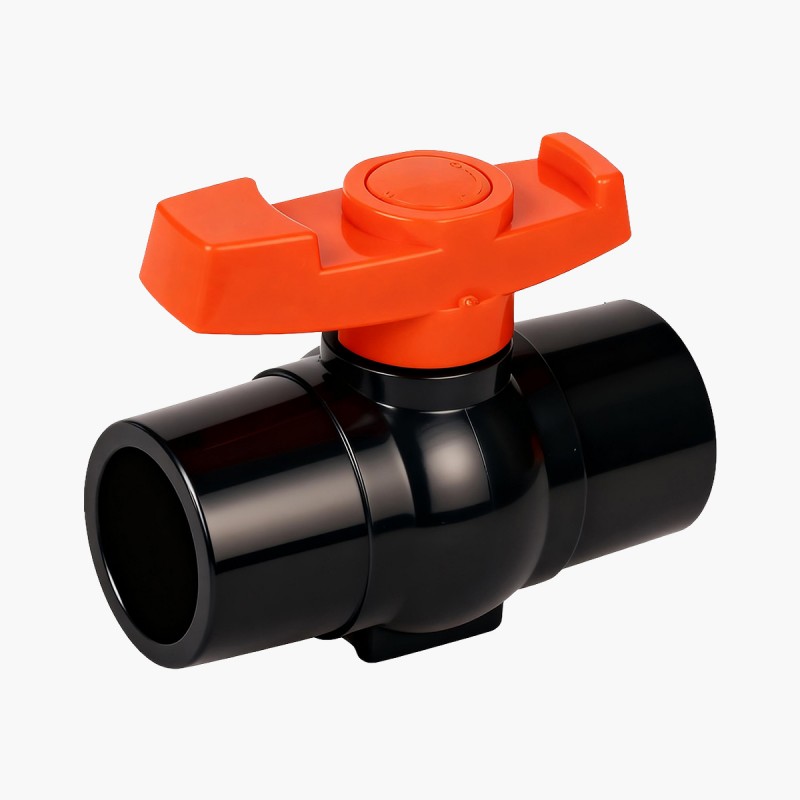

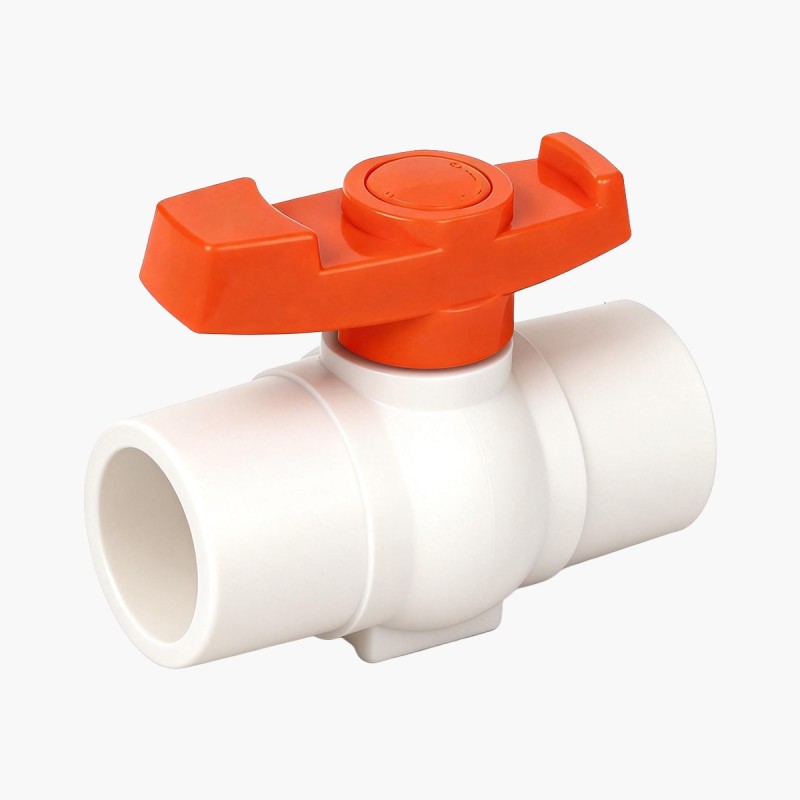

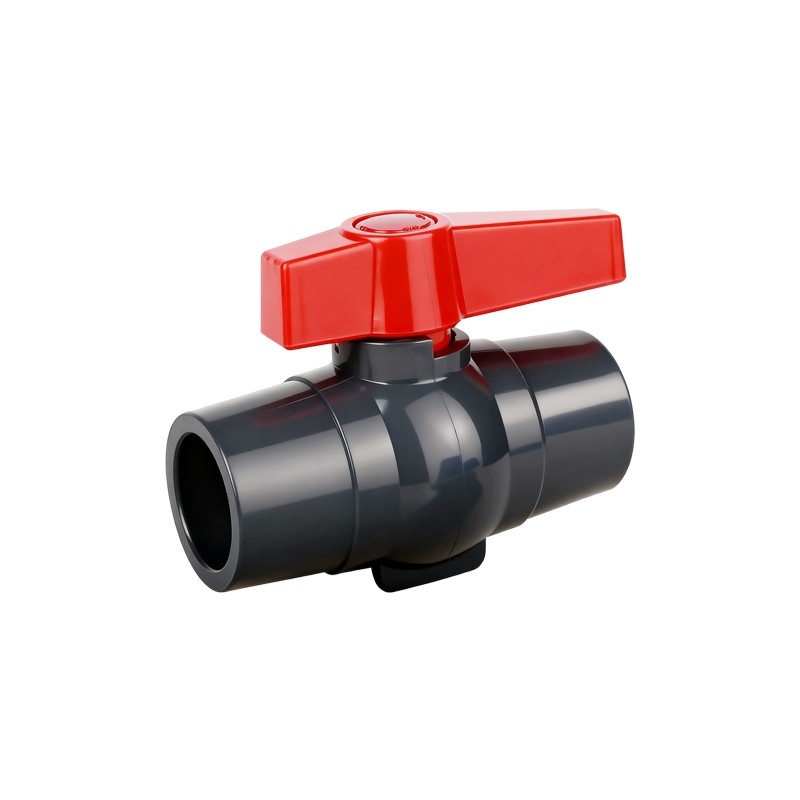

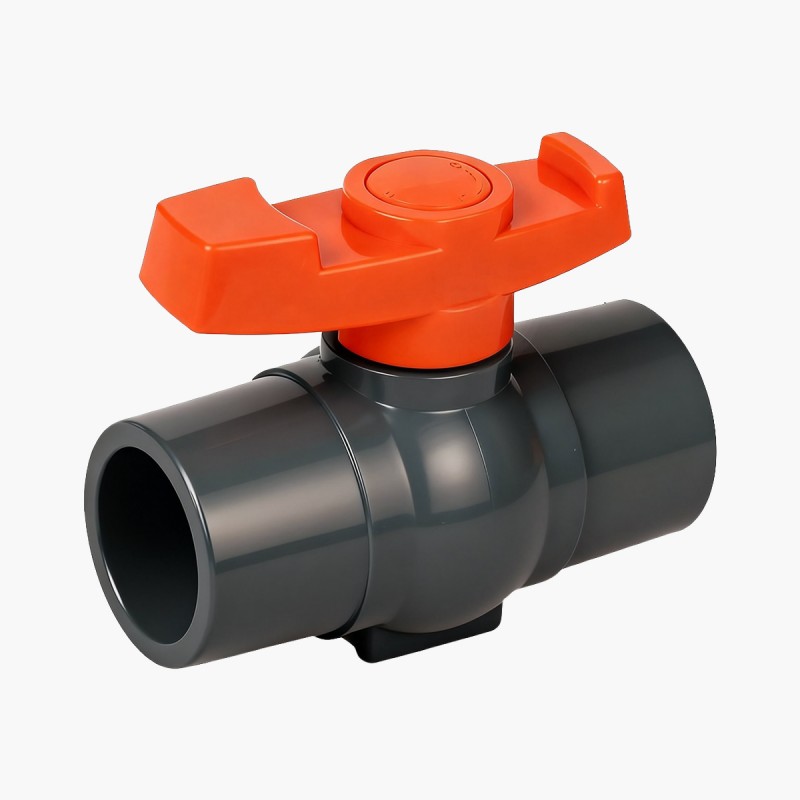

Шаровой клапан JRV04 большого диаметра
Тяжелый шаровой клапан JRV04 из PVC-U от JARO. Веретенообразная конструкция с утолщенными стенками обеспечивает равномерное распределение давления и гидроударов, повышая безопасность эксплуатации в условиях высокого давления.
Описание
маркер
Описание
Тяжелый шаровой клапан JRV04 из PVC-U от JARO. Веретенообразная конструкция с утолщенными стенками обеспечивает равномерное распределение давления и гидроударов, повышая безопасность эксплуатации в условиях высокого давления. Постоянное внутреннее сечение гарантирует стабильный поток и минимальное сопротивление. Применяется в промышленной водоподготовке и ирригационных системах. Поддерживает подключение по различным стандартам и OEM-индивидуализацию.
Основные параметры
◆ Модель: JRV04 (тяжелая серия)
◆ Конструкция: веретенообразный корпус с утолщенными стенками
◆ Диапазон размеров: DN15–DN200 (1/2″–8″)
◆ Стандарты подключения: GB / DIN / ANSI / CNS / BSPT / NPT
◆ Рабочее давление: PN16 / 250 PSI
◆ Температурный диапазон:
◆ PVC-U: от -20°C до 70°C
◆ CPVC: от -20°C до 102°C
Ключевые преимущества
Веретенообразная конструкция — повышенная безопасность при высоком давлении
Обтекаемая веретенообразная форма оптимизирует поверхность восприятия нагрузки, равномерно распределяет давление в трубопроводе и гидроудары. В условиях высокого давления и частых пусков/остановок предотвращает концентрацию напряжений, исключая деформацию и растрескивание корпуса.
Постоянный проход — стабильный расход
Встроенный прямопроходной канал стандартного сечения обеспечивает постоянную площадь потока, уменьшая турбулентность и колебания давления. Подходит для систем с высокими требованиями к стабильности расхода.
Утолщение в критических зонах — увеличенный срок службы
Ключевые нагруженные зоны корпуса усилены дополнительным утолщением. Повышенная устойчивость к давлению при PN16, значительно снижены затраты на обслуживание и замену.
Совместимость с несколькими стандартами — адаптация к глобальному рынку
Поддержка различных типов соединений, совместимость с трубопроводными системами разных стран. Удобство для канальной дистрибуции и OEM-кастомизации, способствует расширению присутствия на рынке.
Таблица размеров
| Условный проход (DN) | дюймы | DIN d (мм) | GB (мм) | ANSI (мм) | JIS (мм) | B.S. (мм) | CNS (мм) | L (мм) | H (мм) | D (мм) |
| φ15 | 1/2" | 20 | 20 | 21.34 | 22.1 | 21.2 | 22.1 | 74 | 43 | 30 |
| φ20 | 3/4" | 25 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 84 | 50.6 | 34.5 |
| φ25 | 1" | 32 | 32 | 33.4 | 32.1 | 33.4 | 34.1 | 98.4 | 56.8 | 42.5 |
| φ32 | 1-1/4" | 40 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 110 | 63.5 | 52 |
| φ40 | 1-1/2" | 50 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 127 | 70.8 | 61.8 |
| φ50 | 2" | 63 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 148 | 81.5 | 75.2 |
| φ65 | 2-1/2" | 75 | 75 | 73 | 76.2 | 73 | 76.2 | 178.8 | 97 | 93.3 |
| φ80 | 3" | 90 | 90 | 88.9 | 89.2 | 88.7 | 89.2 | 210 | 103 | 106.1 |
| φ100 | 4" | 110 | 110 | 114.3 | 114 | 114.1 | 114.2 | 260.6 | 140 | 134.4 |
Применение
Химические дозирующие системы: подходит для систем впрыска с высокими требованиями к стабильности потока
Высоконапорные ирригационные системы: работа в условиях частых пусков и остановок, а также гидроударов
Промышленная водоподготовка: использование в ключевых узлах контроля циркуляционной и сточной воды
Инфраструктурные трубопроводные сети: применение в проектах с высокими требованиями к механической прочности и долговечности
Вопросы и ответы
Оптимизирует внешнюю поверхность восприятия нагрузки, равномерно распределяет давление в трубопроводе, снижает концентрацию напряжений, эффективно противостоит высокому давлению и гидроударам, повышая безопасность корпуса клапана и стабильность работы.
