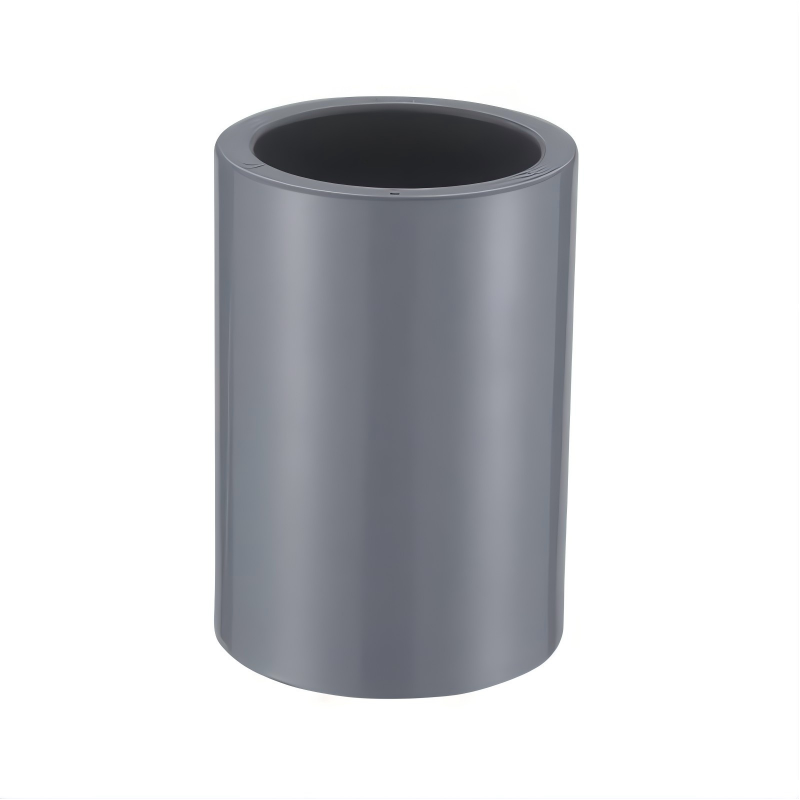

JRS01 Прямой фитинг
-

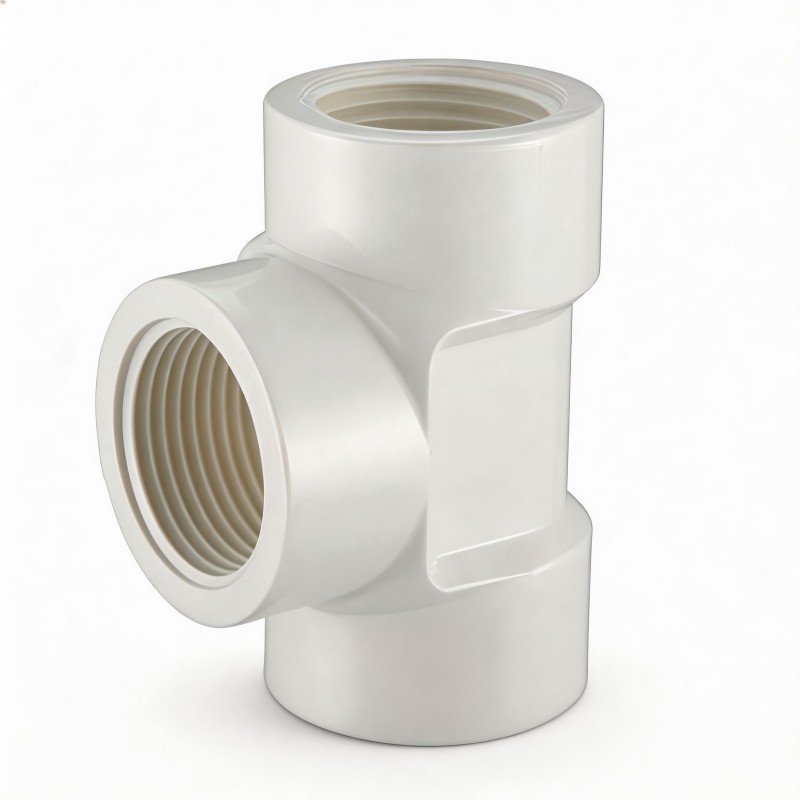

JRL03 Тройник с внутренней резьбой
-
JRA07 45° отвод
-

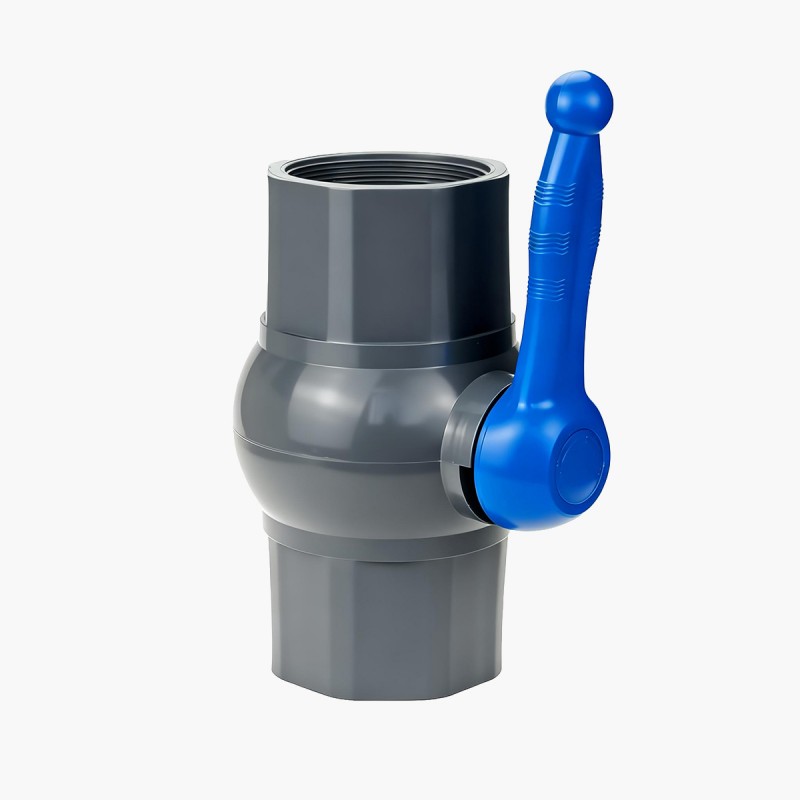

JRV03-PVC-U восьмиугольный шаровой клапан
-
JRP10 Отвод с внутренней резьбой
-
JRV16 Шаровой клапан с одним унионом
-
JRP01 PP прямой фитинг равнопроходный
-
JRP20 Двухсторонний клапан из PP с быстрым соединением
-
JRL07 Прямой фитинг с наружной резьбой
-

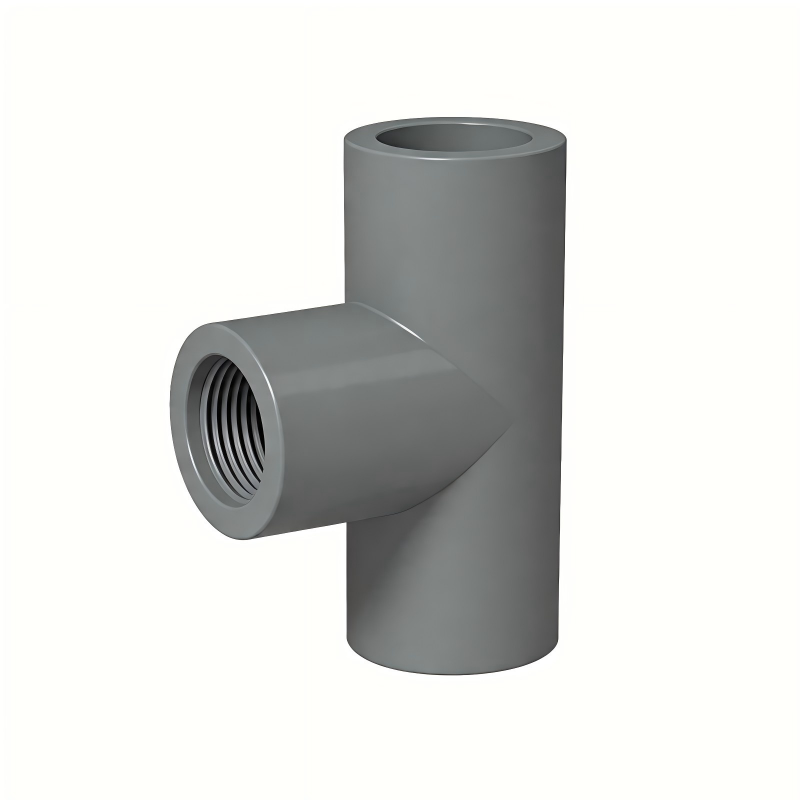

JRS14 Тройник с внутренней резьбой
-
JRV17 Двухсоставной шаровой клапан с пластиковым рычагом
-
JRV18 Двухсоставной шаровой клапан с металлическим рычагом
-
JRS05 Переходной прямой фитинг
-
JRP03 Тройник
-

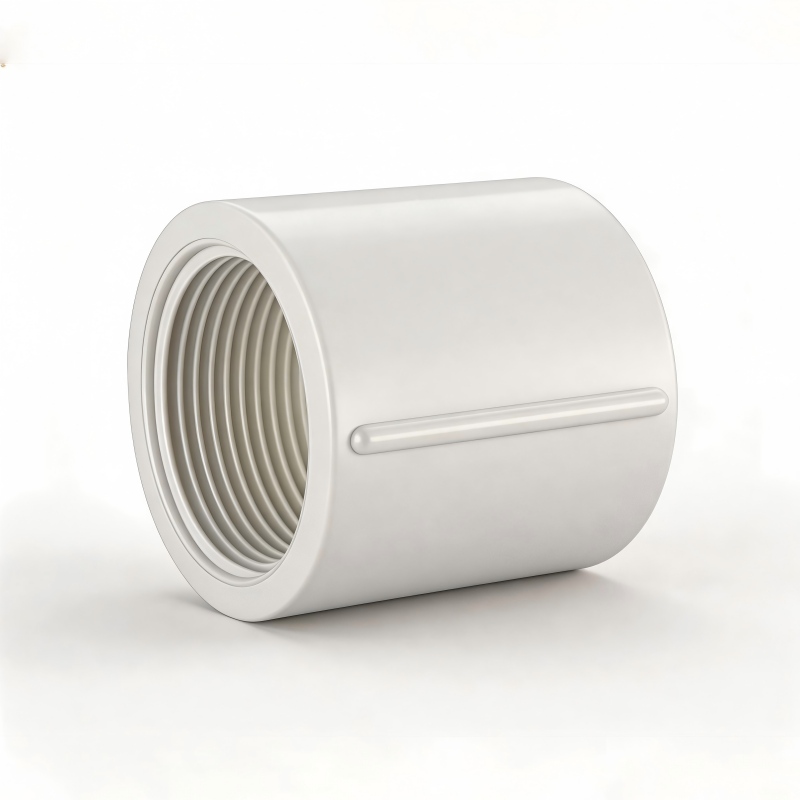

JRL01 Прямой фитинг с внутренней резьбой
-

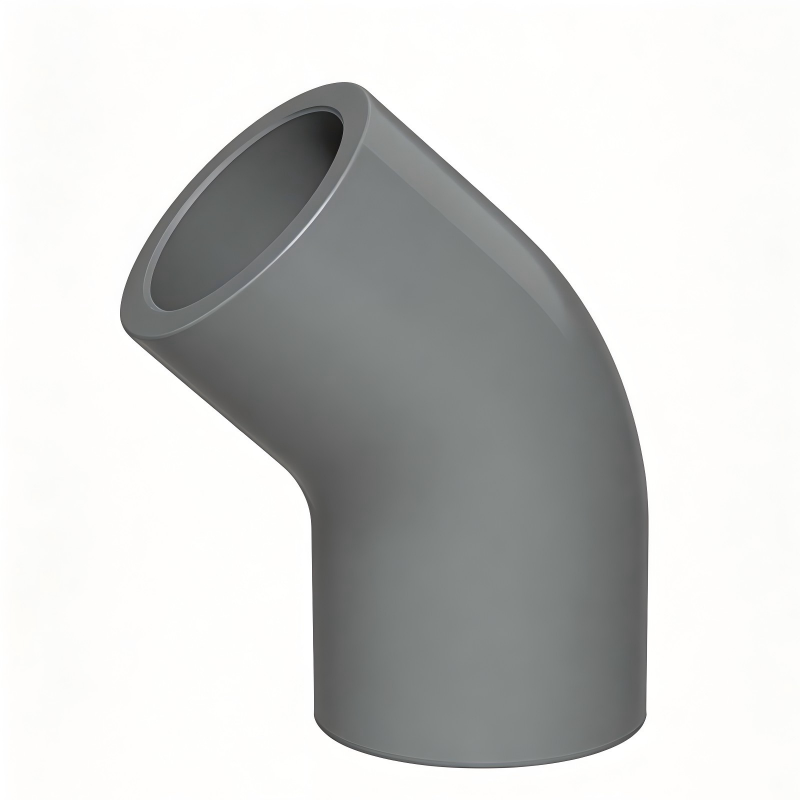

JRS03 45° отвод
JRP02 Отвод

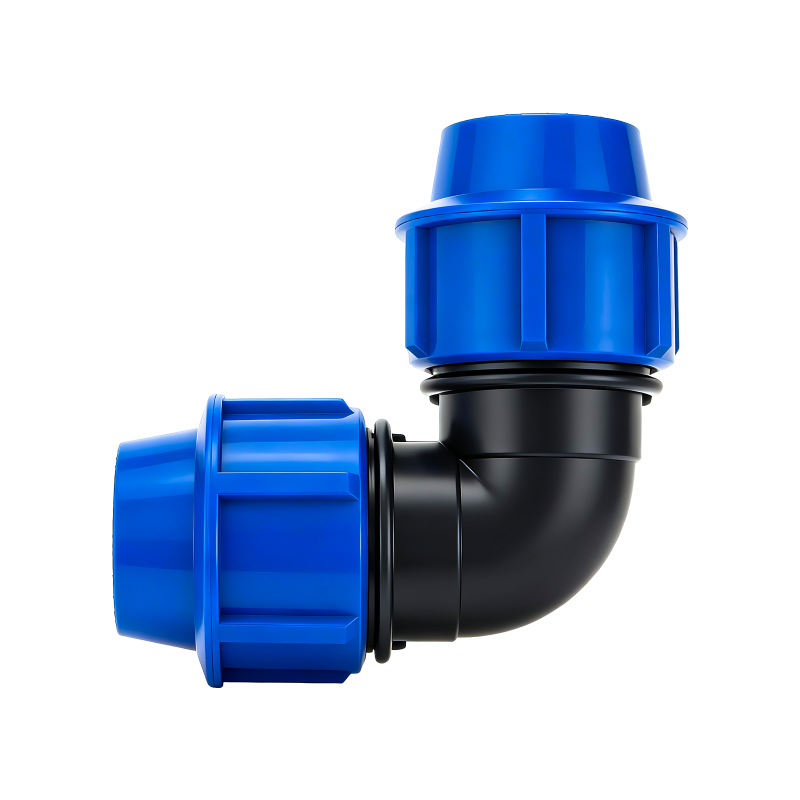

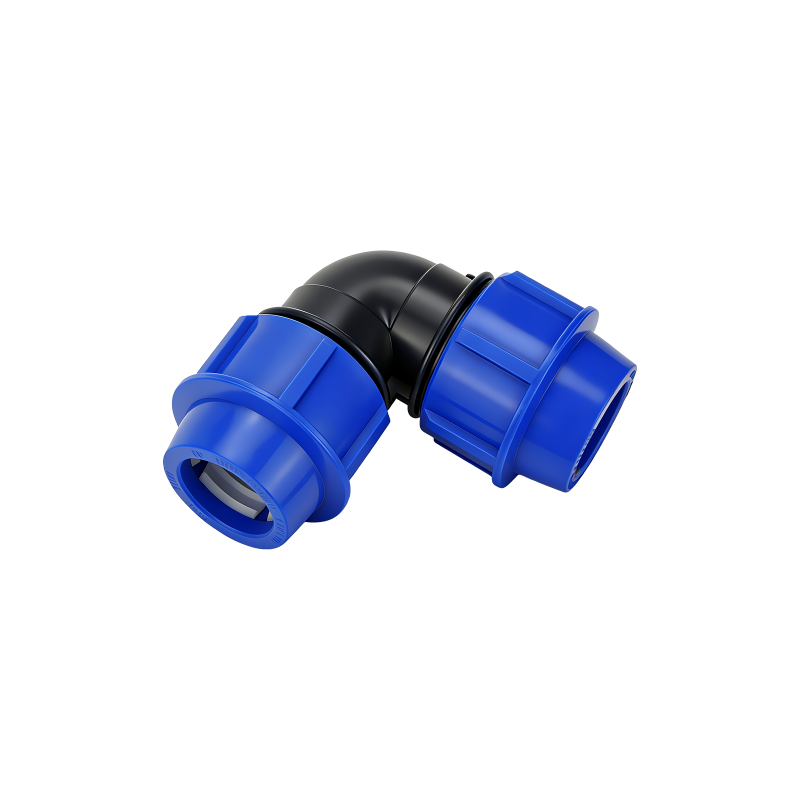

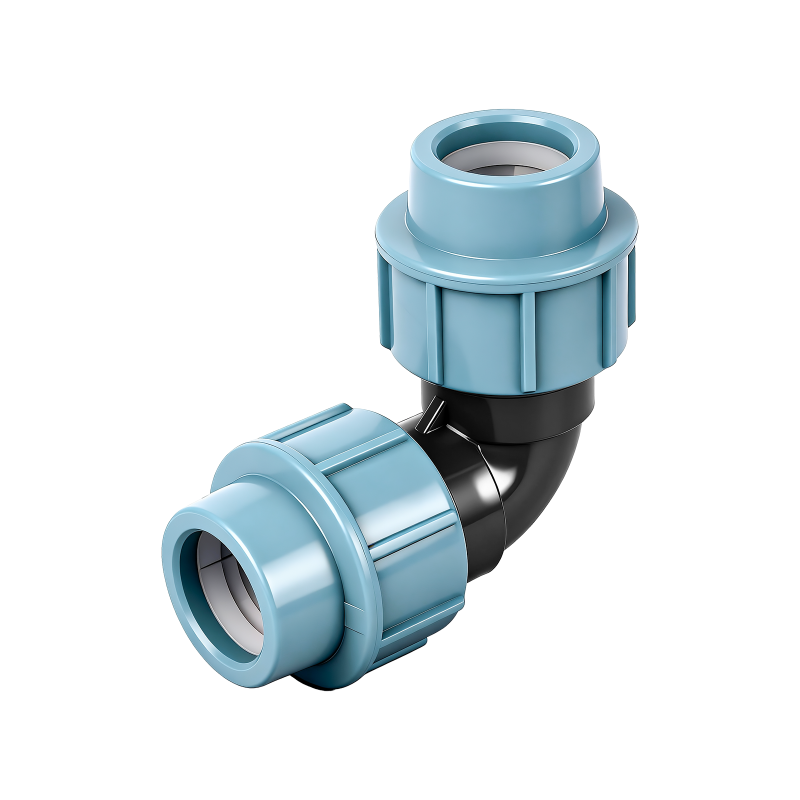

JRP02 — двухсторонний быстроразъемный угловой соединитель из PP, предназначенный специально для поворота трубопровода на 90°. Использует запатентованную самоблокирующуюся конструкцию типа «орлиный коготь» (четыре сегмента).
Описание
маркер
Описание
JRP02 — двухсторонний быстроразъемный угловой соединитель из PP, предназначенный специально для поворота трубопровода на 90°. Использует запатентованную самоблокирующуюся конструкцию типа «орлиный коготь» (четыре сегмента). Обеспечивает герметизацию под высоким давлением PN16 без использования инструментов. Подходит для систем сельскохозяйственного орошения и промышленных трубопроводов.
Краткие технические характеристики
◆ Модель: JRP02
◆ Тип подключения: Двухстороннее быстрое раструбное соединение с затяжной гайкой
◆ Технология соединения: Патентованный механизм самоблокировки «орлиный коготь» (4 сегмента)
◆ Номинальное давление: PN16 (20–63 мм) / PN10 (75–110 мм)
◆ Применяемые трубы: PVC, PE, PP, PPR и другие пластиковые трубы
Ценностные преимущества
Патентованная двухсторонняя самоблокирующаяся конструкция «орлиный коготь»: В оба конца углового соединителя встроены разрезные прижимные кольца из четырех сегментов. Коническое сжатие создает радиальное усилие затяга. Зубья кольца при нагрузке затягиваются еще сильнее, обеспечивая стабильное соединение при высоком давлении и предотвращая разъединение трубы.
Сбалансированное распределение усилий при повороте на 90°: Сегментированная конструкция компенсирует допуски по наружному диаметру трубы. В месте поворота рассеиваются ударные нагрузки от потока жидкости, давление распределяется равномерно, что повышает стабильность соединения.
Быстрый монтаж без инструментов: Не требует нагрева, склеивания или сварки. Двухстороннее подключение выполняется ручным затягиванием гаек. Повышает скорость монтажа, идеально подходит для прокладки ирригационных систем и аварийного ремонта.
Атмосферостойкость из первичного сырья: Изготовлен из нового промышленного полипропилена (PP), сочетающего прочность и эластичность. Устойчив к ультрафиолету и химической коррозии, подходит для эксплуатации на открытом воздухе и в сложных условиях.
Таблица размеров
| размер мм | DN | GB | ANSI | JIS | B.S. | CNS | PN | D мм | D1 мм | L мм |
| 20 | 15 | 20 | 21.34 | 22.1 | 21.2 | 22.1 | 16 | 20 | 46 | 45 |
| 25 | 20 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 16 | 25 | 55 | 55 |
| 32 | 25 | 32 | 33.4 | 32.1 | 33.4 | 34.1 | 16 | 32 | 63 | 60 |
| 40 | 32 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 16 | 40 | 80 | 70 |
| 50 | 40 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 16 | 50 | 96 | 84 |
| 63 | 50 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 16 | 63 | 115 | 102 |
| 75 | 65 | 75 | 73 | 76.2 | 73 | 76.2 | 10 | 75 | 129 | 121 |
| 90 | 80 | 90 | 88.9 | 89.2 | 88.7 | 89.2 | 10 | 90 | 155 | 135 |
| 110 | 100 | 110 | 114.3 | 114 | 114.1 | 114.2 | 10 | 110 | 184 | 190 |
Применение
Сельскохозяйственные ирригационные системы: Для поворота на 90° между магистральными и распределительными трубопроводами.
Муниципальные системы водоснабжения: Для регулировки углов при прокладке сетей и быстрого монтажа.
Промышленная транспортировка жидкостей: Для изменения направления потока в общепромышленных трубопроводах.
Аварийно-восстановительные работы: Не требует электричества или специального оборудования, позволяет быстро восстановить подачу воды.
Вопросы и ответы
О: Сегментированная конструкция является ключевой для обеспечения радиального сжатия. При затягивании сегменты сходятся к центру, создавая захват типа «орлиный коготь», что обеспечивает большее усилие фиксации. Цельное кольцо не способно к самоадаптирующемуся сжатию и не может удовлетворить требованиям высоконапорного соединения.
связаться с нами
Сопутствующие популярные продукты

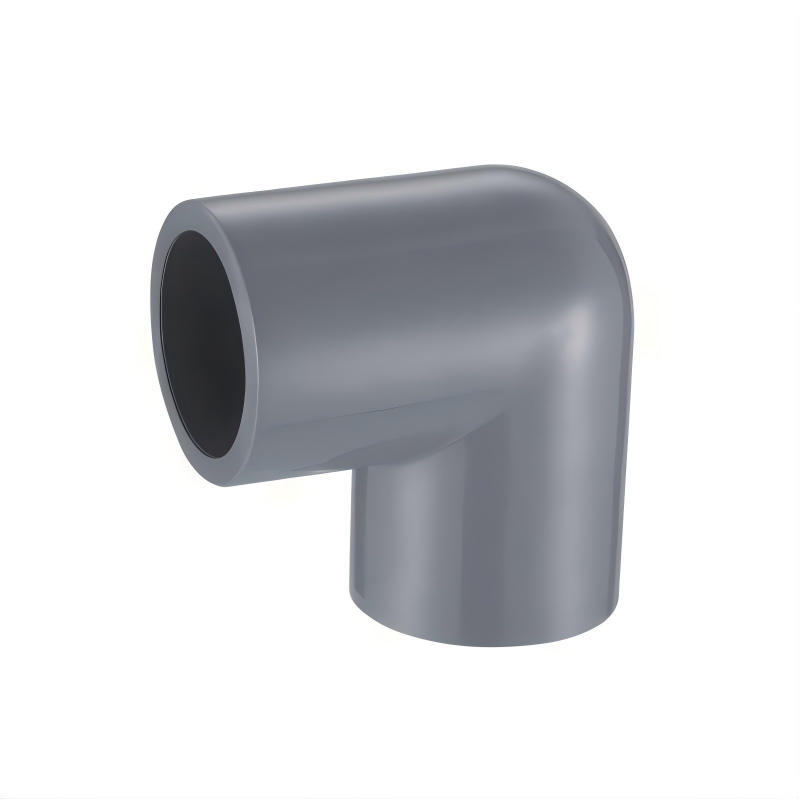

JRS02 90° отвод
SCH80 90° угловой соединитель JRS02 промышленный тяжёлый толстостенный фитинг решение для высокого давления и коррозионной стойкости

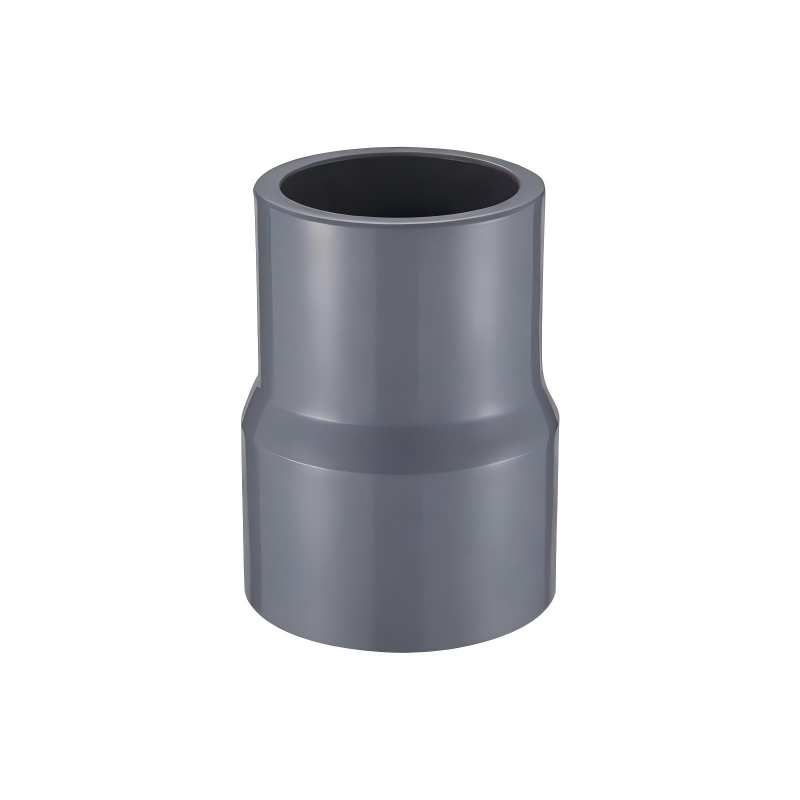

JRS05 Переходной прямой фитинг
Модель JRS05 — переходной прямой соединитель SCH80 (редукция) из высокопрочного промышленного CPVC, строго соответствующий стандартам ASTM. Специально разработан для обеспечения плавного перехода потока жидкости между трубами разного диаметра.
JRV17 Двухсоставной шаровой клапан с пластиковым рычагом
Двухсоставной шаровой клапан JARO JRV17 оснащён ударопрочной пластиковой рукояткой из PVC/ABS, обеспечивающей превосходную коррозионную стойкость и эргономичное управление.
JRV18 Двухсоставной шаровой клапан с металлическим рычагом
Шаровой клапан JRV18, специально разработанный для интеллектуальных систем водоснабжения.

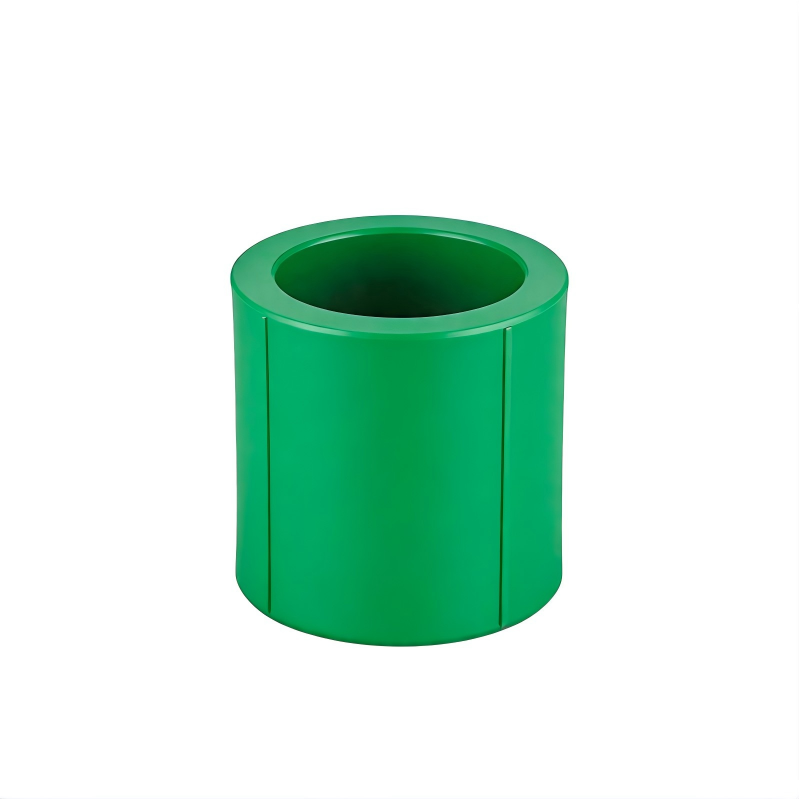

JRA05 Прямой фитинг
Полное отсутствие необходимости в техническом обслуживании в течение всего срока службы. Расчётный срок службы конструкции — до 50 лет. Оптимизированная конструкция внутреннего проточного канала, снижение гидравлических потерь более чем на 15%.
JRP01 PP прямой фитинг равнопроходный
Прямой соединитель JARO JRP01 PP с прижимной гайкой использует запатентованную самоблокирующуюся конструкцию типа «орлиный коготь» и оснащается уплотнением из EPDM, устойчивым к низким температурам. Разработан специально для холодных регионов.

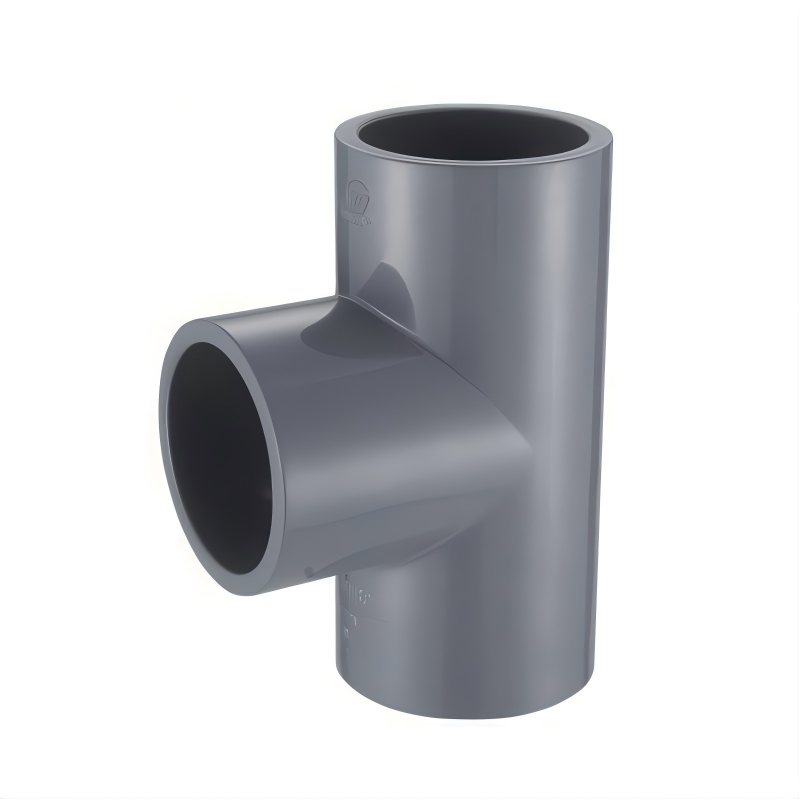

JRS04 Равнопроходный тройник
Модель JRS04 — тройник SCH80 из высокопрочного промышленного CPVC, соответствующий стандартам ASTM. Предназначен для транспортировки кислот и щелочей в промышленных системах и для соединения ответвлений.

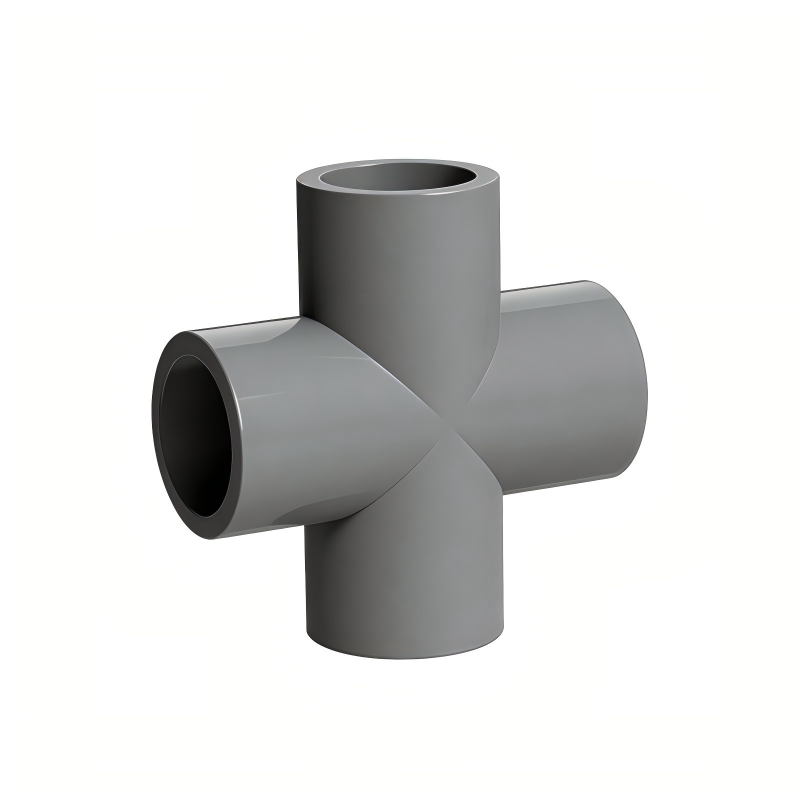

JRS26 Крестовина
Модель JRS26 — крестовина SCH80, изготовленная из высокопрочного промышленного CPVC, строго соответствующая стандартам ASTM. Специально разработана для многонаправленного распределения потока в сложных трубопроводных сетях

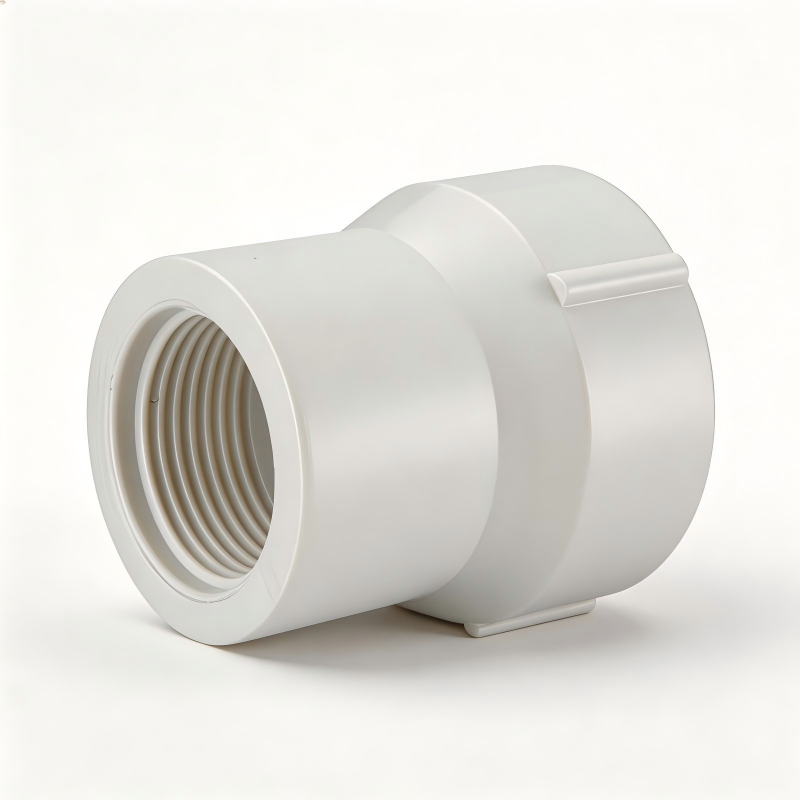

JRL04 Переходной прямой фитинг с внутренней резьбой
JRL04 — серия переходных прямых соединителей из CPVC с внутренней резьбой. Изготовлены из высокотемпературного высокопроизводительного CPVC, обладающего коррозионной стойкостью и устойчивостью к высокому давлению.
JRP04 PP переходной прямой фитинг
JRP04 PP быстроразъемный переходной прямой соединитель, специально предназначен для быстрого соединения и перехода между трубами разного диаметра. Использует раструбную быстроразъемную конструкцию, обеспечивающую герметичное соединение под высоким давлением без использования инструментов.
JRA07 45° отвод
Полное отсутствие необходимости в техническом обслуживании в течение всего срока службы. Расчётный срок службы конструкции — до 50 лет. Оптимизированная конструкция внутреннего проточного канала, снижение гидравлических потерь более чем на 15%.

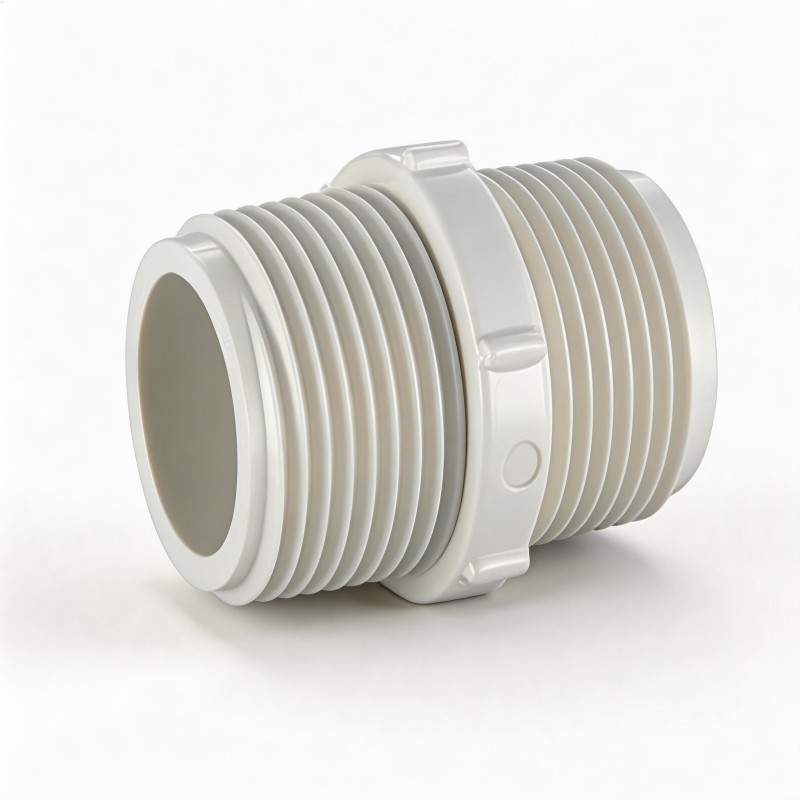

JRL07 Прямой фитинг с наружной резьбой
JRL07 — серия прямых соединителей из CPVC с наружной резьбой. Промышленный материал CPVC выдерживает температуру до 102°C и давление PN16. Совместим с международными стандартами GB, ANSI, BSPT, NPT.
JRV05 Восьмиугольный шаровой клапан с внутренней и наружной резьбой
Восьмиугольный шаровой клапан PVC с внутренней и наружной резьбой JRV05 | Прямое подключение без переходников – JARO

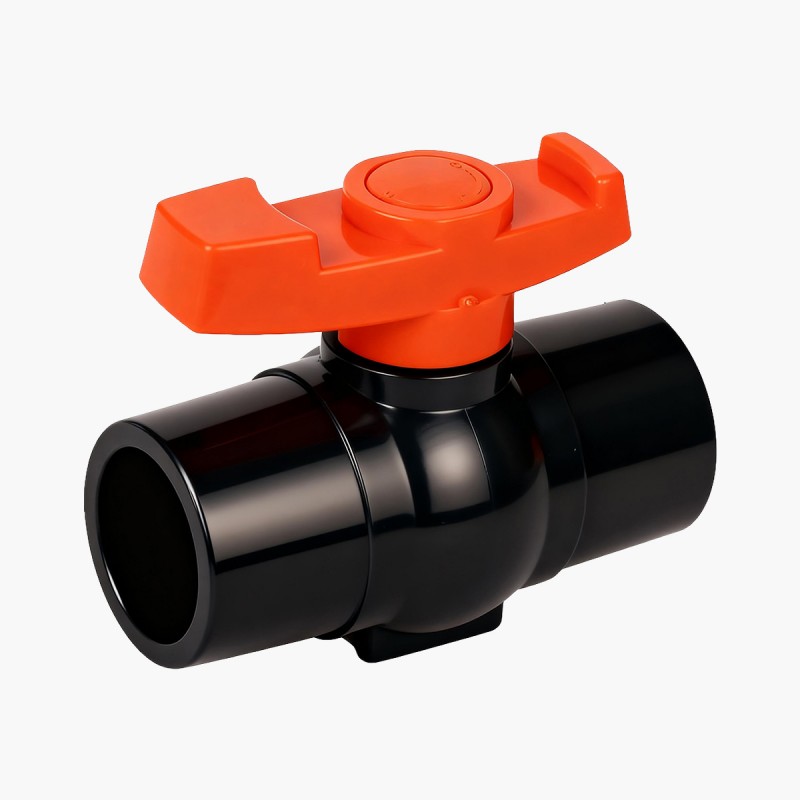

Шаровой клапан JRV04 большого диаметра
Тяжелый шаровой клапан JRV04 из PVC-U от JARO. Веретенообразная конструкция с утолщенными стенками обеспечивает равномерное распределение давления и гидроударов, повышая безопасность эксплуатации в условиях высокого давления.

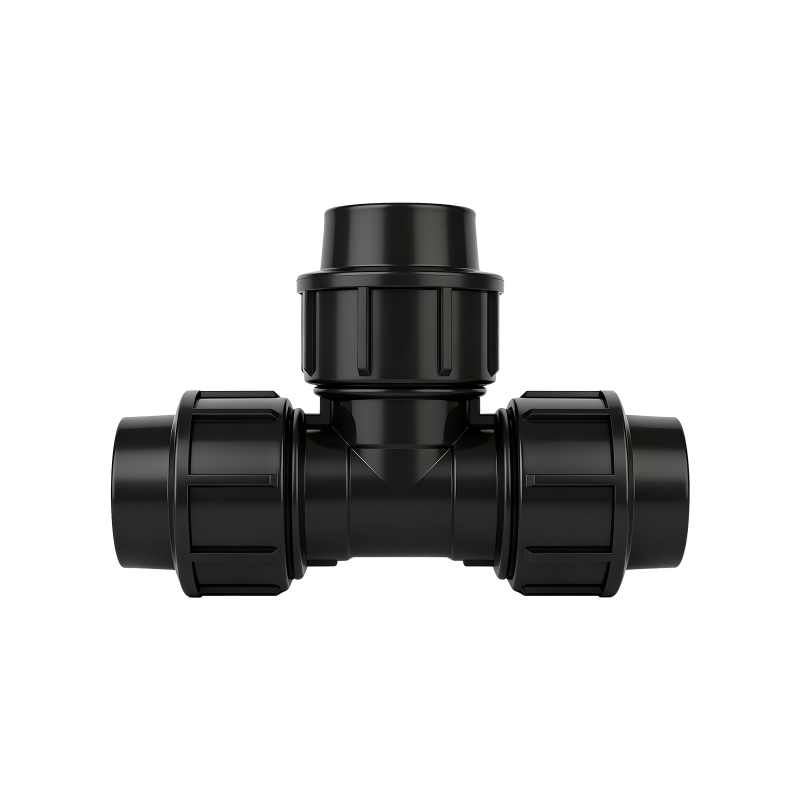

JRP03 Тройник
