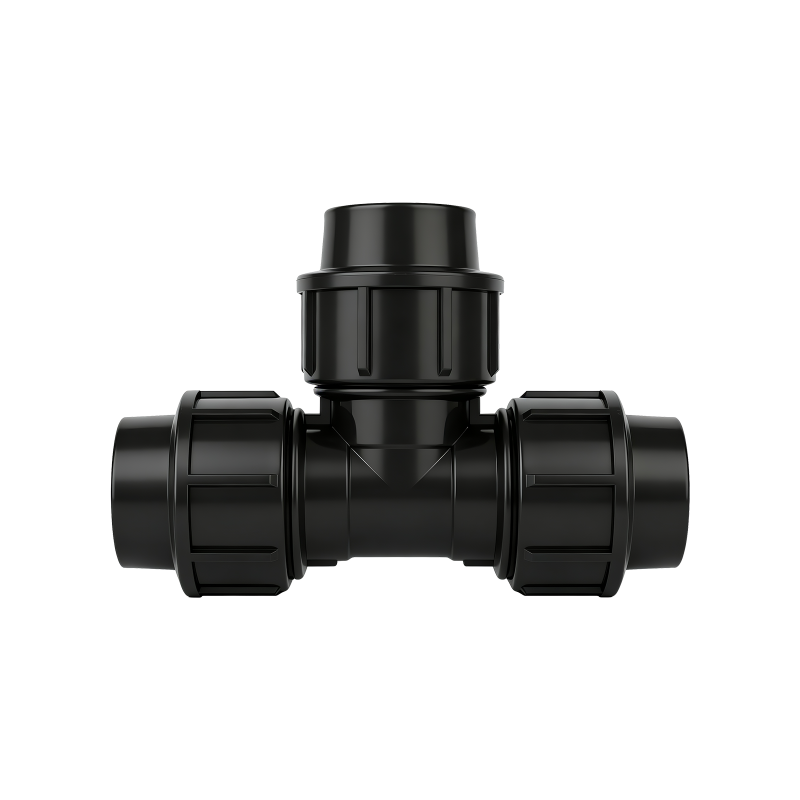

JRP03 — быстроразъемный равнопроходной тройник из PP, предназначенный специально для разделения потока на три направления. Использует запатентованную самоблокирующуюся конструкцию типа «орлиный коготь» (четыре сегмента).
Описание
маркер
Описание
JRP03 — быстроразъемный равнопроходной тройник из PP, предназначенный специально для разделения потока на три направления. Использует запатентованную самоблокирующуюся конструкцию типа «орлиный коготь» (четыре сегмента). Обеспечивает герметизацию под высоким давлением PN16 без использования инструментов. Подходит для систем сельскохозяйственного орошения и промышленных трубопроводов.
Краткие технические характеристики
◆ Модель: JRP03
◆ Тип подключения: Трехстороннее быстрое раструбное соединение с затяжной гайкой, не требует клея или сварки
◆ Основная технология: Патентованный механизм самоблокировки «орлиный коготь» (4 сегмента)
◆ Номинальное давление: PN10 / PN16 (подробнее см. таблицу размеров)
◆ Стандарт: ISO / DIN
Ценностные преимущества
Патентованная трехсторонняя самоблокирующаяся конструкция «орлиный коготь»: В кждый вход тройника встроено разрезное прижимное кольцо из четырех сегментов. Коническое сжатие создает радиальное усилие затяга. Зубья кольца при нагрузке затягиваются еще сильнее, обеспечивая стабильное соединение даже при разнонаправленных усилиях.
Сбалансированное распределение усилий при разделении потока на три направления: Сегментированные прижимные кольца адаптируются к допускам по наружному диаметру трубы, рассеивают давление жидкости и ударные нагрузки. Все три входа тройника воспринимают усилие равномерно, что позволяет избежать концентрации напряжений, утечек и расстыковки.
Выдерживает давление класса PN16: Тройники размером 20–63 мм стабильно выдерживают давление PN16, удовлетворяя требованиям высоконапорной подачи воды с повышенным запасом прочности.
Атмосферостойкость из первичного сырья: Изготовлен из нового промышленного полипропилена (PP), сочетающего жесткость и эластичность. Устойчив к ультрафиолету и химической коррозии, подходит для эксплуатации на открытом воздухе и в сложных условиях.
Технические характеристики
| размер мм | DN | PN | GB | ANSI | JIS | B.S. | CNS | D мм | D1 мм | L мм |
| 20 | 15 | 16 | 20 | 21.34 | 22.1 | 21.2 | 22.1 | 20 | 46 | 90 |
| 25 | 20 | 16 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 25 | 55 | 110 |
| 32 | 25 | 16 | 32 | 33.4 | 32.1 | 33.4 | 34.1 | 32 | 63 | 120 |
| 40 | 32 | 16 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 40 | 80 | 140 |
| 50 | 40 | 16 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 50 | 96 | 168 |
| 63 | 50 | 16 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 63 | 115 | 204 |
| 75 | 65 | 10 | 75 | 73 | 76.2 | 73 | 76.2 | 75 | 129 | 242 |
| 90 | 80 | 10 | 90 | 88.9 | 89.2 | 88.7 | 89.2 | 90 | 155 | 270 |
| 110 | 100 | 10 | 110 | 114.3 | 114 | 114.1 | 114.2 | 110 | 184 | 380 |
Применение
Сельскохозяйственные ирригационные системы: Для узлов разделения потока в сетях дождевального и капельного орошения.
Системы водоподготовки: Для многолинейной разводки трубопроводов и распределения в циркуляционных системах.
Муниципальное строительство: Для создания ответвлений и реконструкции сетей водоснабжения и водоотведения.
Промышленная транспортировка жидкостей: Для разделения и перенаправления потока в общепромышленных трубопроводах.
Вопросы и ответы
О: Сегментированная конструкция является ключевой для обеспечения радиального сжатия. При затягивании сегменты сходятся к центру, создавая захват типа «орлиный коготь», что обеспечивает большее усилие фиксации. Цельное кольцо не способно к самоадаптирующемуся сжатию и не может удовлетворить требованиям высоконапорного соединения.
