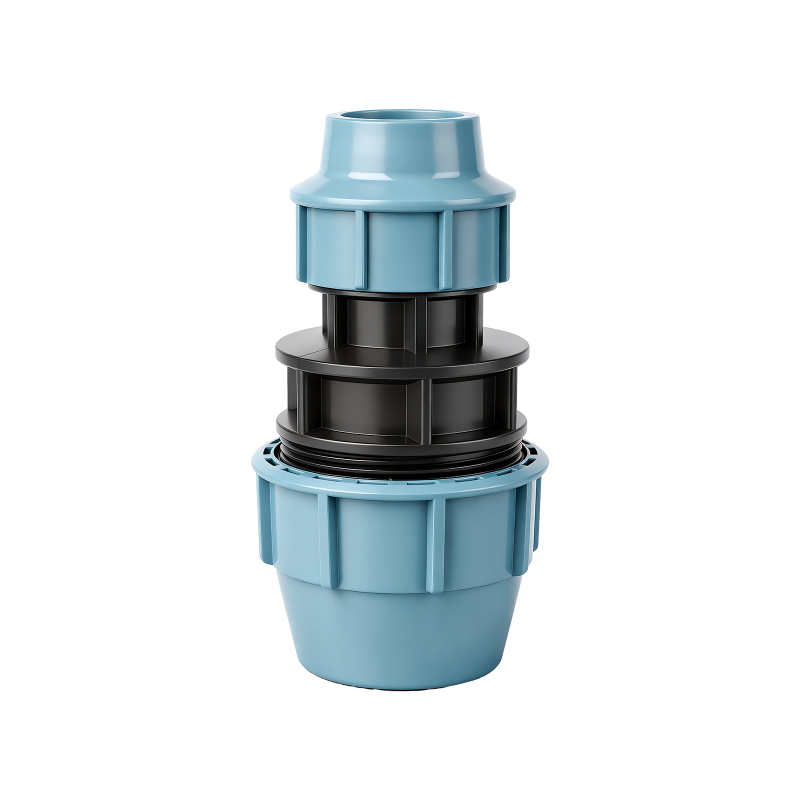

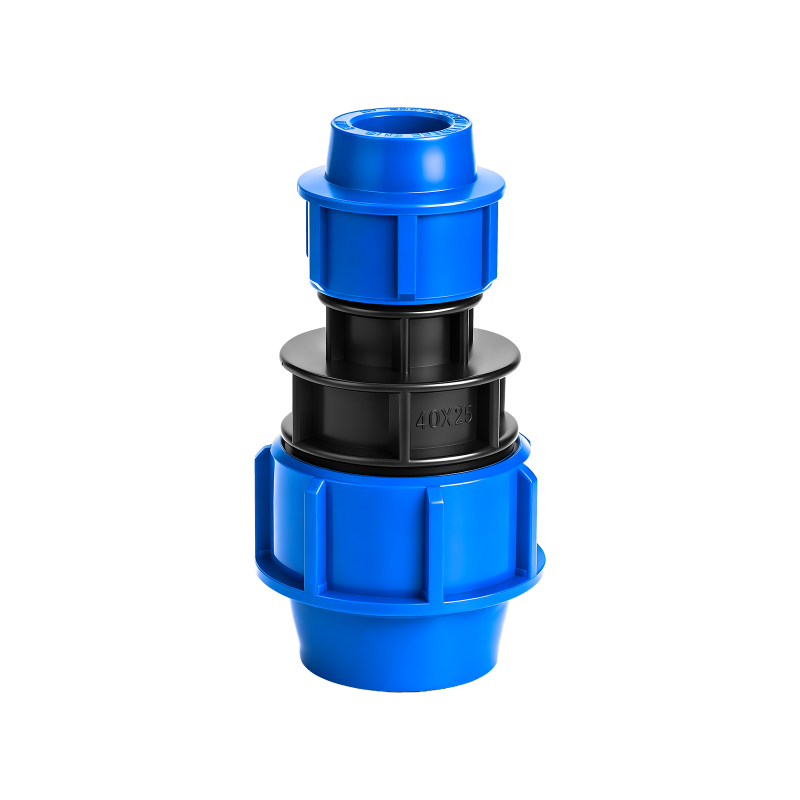

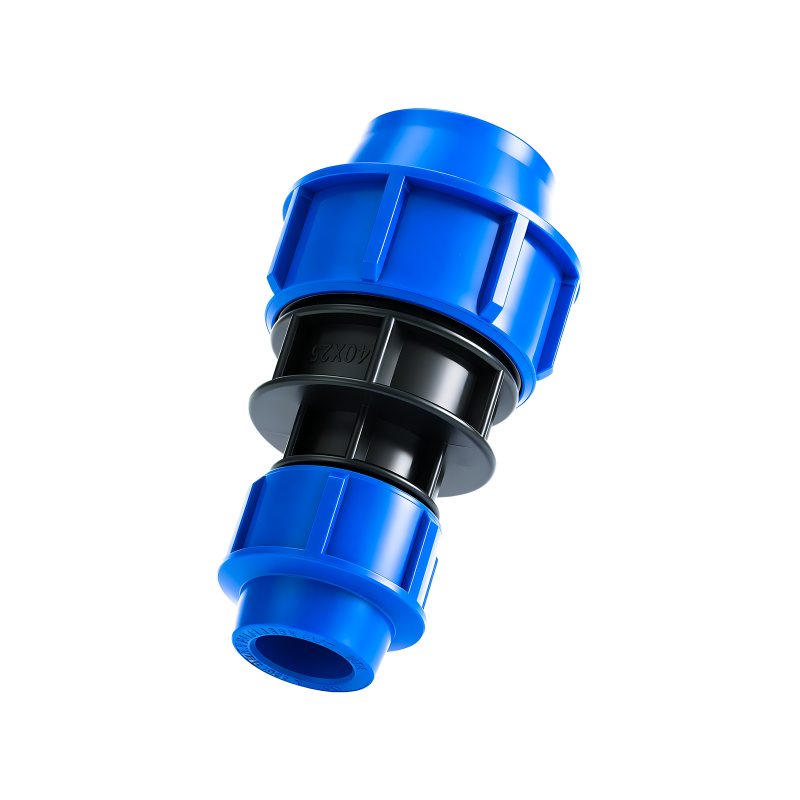

JRP04 PP переходной прямой фитинг
JRP04 PP быстроразъемный переходной прямой соединитель, специально предназначен для быстрого соединения и перехода между трубами разного диаметра. Использует раструбную быстроразъемную конструкцию, обеспечивающую герметичное соединение под высоким давлением без использования инструментов.
Описание
маркер
Описание
JRP04 PP быстроразъемный переходной прямой соединитель, специально предназначен для быстрого соединения и перехода между трубами разного диаметра. Использует раструбную быстроразъемную конструкцию, обеспечивающую герметичное соединение под высоким давлением без использования инструментов. Обладает коррозионной стойкостью и устойчивостью к ультрафиолету. Подходит для систем сельскохозяйственного орошения и промышленной водоподготовки. Поддерживается OEM-кастомизация.
Краткие технические характеристики
◆ Модель: JRP04
◆ Тип подключения: Раструбное быстрое соединение
◆ Стандарт: ISO / DIN
◆ Номинальное давление: PN16 для 25–63 мм / PN10 для 75–110 мм
◆ Рабочая температура: 0°C до 60°C
◆ Основная функция: Обеспечение эффективного герметичного соединения труб разного диаметра
Ценностные преимущества
Эффективное переходное соединение: Эффективное переходное соединение, специально разработано для перехода между трубами разного диаметра, обеспечивает плавный переход потока жидкости, уменьшает местные потери на трение и стабилизирует давление в системе.
Раструбная быстроразъемная конструкция: Использует раструбное быстроразъемное соединение, не требует клея или сварки. Монтаж после установки — сразу в эксплуатацию. Значительно сокращает сроки строительства и повышает эффективность монтажа.
Стабильная система уплотнения: Встроенное двойное уплотнение: POM-захват и NBR-кольцо. Обеспечивает надежную герметизацию при колебаниях давления и длительной эксплуатации, эффективно снижая риск утечек.
Характеристики промышленного материала: Изготовлен из нового промышленного полипропилена PP, ударопрочен, химически стоек, устойчив к ультрафиолету. Подходит для сложных условий эксплуатации на открытом воздухе.
Широкая адаптация по давлению: Поддерживает класс давления PN16, удовлетворяя требованиям различных применений — от высоконапорного сельскохозяйственного орошения до промышленной транспортировки воды.
Таблица материалов компонентов
| размер мм | DN | GB | ANSI | JIS | B.S. | CNS | PN | D2 мм | L мм | D3 мм |
| 25X20 | 20 | 25X20 | 26.67X21.34 | 26.1X22.1 | 26.6X21.2 | 26.1X22.1 | 16 | 55 | 130 | 46 |
| 32X20 | 25 | 32X20 | 33.4X21.34 | 32.1X22.1 | 33.4X21.2 | 34.1X22.1 | 16 | 63 | 132 | 46 |
| 32X25 | 25 | 32X25 | 33.4X26.67 | 32.1X26.1 | 33.4X26.6 | 34.1X26.1 | 16 | 63 | 138 | 55 |
| 40X25 | 32 | 40X25 | 42.16X26.67 | 38.1X26.1 | 42.1X26.6 | 42.1X26.1 | 16 | 80 | 160 | 55 |
| 40X32 | 32 | 40X32 | 42.16X33.4 | 38.1X32.1 | 42.1X33.4 | 42.1X34.1 | 16 | 80 | 165 | 63 |
| 50X25 | 40 | 50X25 | 48.26X26.67 | 48.2X26.1 | 48.1X26.6 | 48.2X26.1 | 16 | 96 | 173 | 55 |
| 50X32 | 40 | 50X32 | 48.26X33.4 | 48.2X32.1 | 48.1X33.4 | 48.2X34.1 | 16 | 96 | 182 | 63 |
| 50X40 | 40 | 50X40 | 48.26X42.16 | 48.2X38.1 | 48.1X42.1 | 48.2X42.1 | 16 | 96 | 200 | 80 |
| 63X32 | 50 | 63X32 | 60.33X33.4 | 60.2X32.1 | 60.2X33.4 | 60.2X34.1 | 16 | 115 | 202 | 63 |
| 63X40 | 50 | 63X40 | 60.33X42.16 | 60.2X38.1 | 60.2X42.1 | 60.2X42.1 | 16 | 115 | 214 | 80 |
| 63X50 | 50 | 63X50 | 60.33X48.26 | 60.2X48.2 | 60.2X48.1 | 60.2X48.2 | 16 | 115 | 240 | 96 |
| 75X50 | 65 | 75X50 | 73.0X48.26 | 76.2X48.2 | 73.0X48.1 | 76.2X48.2 | 10 | 129 | 268 | 96 |
| 75X63 | 65 | 75X63 | 73.0X60.33 | 76.2X60.2 | 73.0X60.2 | 76.2X60.2 | 10 | 129 | 293 | 115 |
| 90X63 | 80 | 90X63 | 88.9X60.33 | 89.2X60.2 | 88.7X60.2 | 89.2X60.2 | 10 | 155 | 304 | 115 |
| 90X75 | 80 | 90X75 | 88.9X73.0 | 89.2X76.2 | 88.7X73.0 | 89.2X76.2 | 10 | 155 | 328 | 129 |
| 110X75 | 100 | 110X75 | 114.3X73.0 | 114.0X76.2 | 114.1X73.0 | 114.2X76.2 | 10 | 184 | 373 | 129 |
| 110X90 | 100 | 110X90 | 114.3X88.9 | 114.0X89.2 | 114.1X88.7 | 114.2X89.2 | 10 | 184 | 380 | 155 |
Применение
Сельскохозяйственные ирригационные системы: Для переходных соединений между магистральными и распределительными трубами разного диаметра.
Муниципальные системы водоснабжения: Подходит для обслуживания сетей из HDPE и изменения диаметров при ремонте.
Водоочистные сооружения: Для переходных соединений в системах фильтрации и трубопроводах дозирования реагентов.
Ландшафтные системы орошения: Для адаптации диаметров труб в спринклерных системах.
Вопросы и ответы
О: Быстроразъемные фитинги PP используют механическое раструбное соединение, не требуют времени на отверждение клея и готовы к использованию сразу после установки. Кроме того, материал PP обладает лучшей ударопрочностью, что делает его более подходящим для эксплуатации на открытом воздухе и в сложных условиях монтажа.
