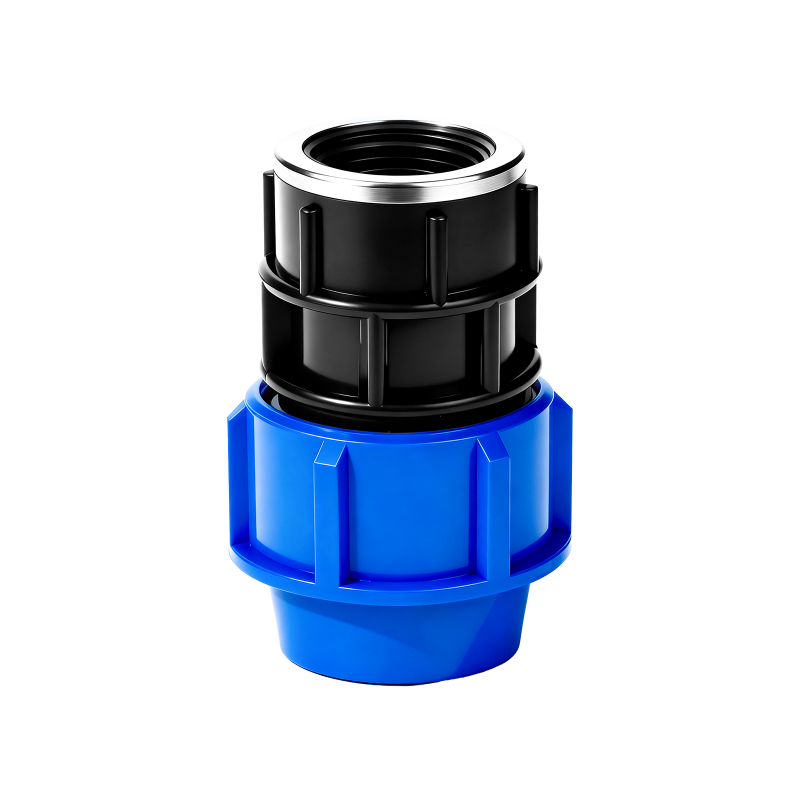

JRP08 Прямой фитинг с внутренней резьбой
JARO JRP08 — прямой соединитель из PP с внутренней резьбой, оснащённый усиливающим кольцом из нержавеющей стали, что эффективно повышает структурную стабильность в условиях высокого давления. 100% первичный полипропилен обеспечивает превосходную коррозионную стойкость и долговременную герметичность.
Описание
маркер
Описание
JARO JRP08 — прямой соединитель из PP с внутренней резьбой, оснащённый усиливающим кольцом из нержавеющей стали, что эффективно повышает структурную стабильность в условиях высокого давления. 100% первичный полипропилен обеспечивает превосходную коррозионную стойкость и долговременную герметичность. Подходит для систем орошения и промышленного водоснабжения.
Краткие технические характеристики
◆ Модель: JRP08
◆ Тип подключения: Прижимное соединение × резьбовое соединение (Compression × Female Thread)
◆ Стандарты: Совместимость с международными стандартами GB, ANSI, JIS, B.S., CNS
◆ Номинальное давление: PN10 / PN16 (зависит от размера)
◆ Температурный диапазон: 0°C – 60°C
Ключевые преимущества
Усиливающее кольцо из нержавеющей стали: Внутренняя резьба оснащена металлическим усиливающим кольцом, которое противостоит монтажному крутящему моменту и растрескиванию под воздействием температурных колебаний, повышая безопасность соединения.
Высокоточная резьба: Изготовлена по прецизионным формам, резьба обеспечивает плотное зацепление, совместима со стандартными металлическими и пластиковыми резьбовыми деталями. Герметичность надежна и стабильна.
Долговечность из первичного материала: Изготовлен из 100% первичного полипропилена, обладающего высокими механическими свойствами и химической стойкостью. Обеспечивает стабильную работу при высоком давлении и в агрессивных средах.
Оптимизированная структура проточной части: Внутренняя полость имеет плавные переходы, что уменьшает гидравлическое сопротивление и перепады давления, предотвращает осаждение примесей и повышает эффективность транспортировки по трубопроводу.
Технические данные
| размер мм | DN | PN | D мм | D1 мм | L мм | L1 мм | M |
| 20X1/2" | 15X15 | 16 | 20 | 46 | 73 | 16 | 1/2" |
| 20X3/4" | 15X20 | 16 | 20 | 46 | 75 | 18 | 3/4" |
| 20X1" | 15X25 | 16 | 20 | 46 | 77 | 20 | 1" |
| 25X1/2" | 20X15 | 16 | 25 | 55 | 84 | 16 | 1/2" |
| 25X3/4" | 20X20 | 16 | 25 | 55 | 86 | 18 | 3/4" |
| 25X1" | 20X25 | 16 | 25 | 55 | 88 | 20 | 1" |
| 32X3/4" | 25X20 | 16 | 32 | 63 | 92 | 18 | 3/4" |
| 32X1" | 25X25 | 16 | 32 | 63 | 94 | 20 | 1" |
| 32X1-1/4" | 25X32 | 16 | 32 | 63 | 99 | 25 | 1-1/4" |
| 40X1" | 32X25 | 16 | 40 | 80 | 108 | 20 | 1" |
| 40X1-1/4" | 32X32 | 16 | 40 | 80 | 113 | 25 | 1-1/4" |
| 40X1-1/2" | 32X40 | 10 | 40 | 80 | 115 | 27 | 1-1/2" |
| 40X2" | 32X50 | 16 | 40 | 80 | 119 | 30 | 2" |
| 50X1" | 40X50 | 16 | 50 | 96 | 129 | 20 | 1" |
| 50X1-1/4" | 40X32 | 10 | 50 | 96 | 131 | 25 | 1-1/4" |
| 50X1-1/2" | 40X40 | 10 | 50 | 96 | 133 | 27 | 1-1/2" |
| 50X2" | 40X50 | 10 | 50 | 96 | 135 | 30 | 2" |
| 63X1-1/4" | 50X32 | 16 | 63 | 115 | 149 | 25 | 1-1/4" |
| 63X1-1/2" | 50X40 | 16 | 63 | 115 | 151 | 27 | 1-1/2" |
| 63X2" | 50X50 | 16 | 63 | 115 | 154 | 30 | 2" |
| 63X2-1/2" | 50X65 | 16 | 63 | 115 | 157 | 33 | 2-1/2" |
| 75X1-1/2" | 65X40 | 16 | 75 | 129 | 180 | 27 | 1-1/2" |
| 75X2" | 65X50 | 16 | 75 | 129 | 183 | 30 | 2" |
| 75X2-1/2" | 65X65 | 16 | 75 | 129 | 186 | 33 | 2-1/2" |
| 75X3" | 65X80 | 16 | 75 | 129 | 188 | 35 | 3" |
| 90X2" | 80X50 | 16 | 90 | 155 | 196 | 30 | 2" |
| 90X2-1/2" | 80X65 | 16 | 90 | 155 | 199 | 33 | 2-1/2" |
| 90X3" | 80X80 | 16 | 90 | 155 | 201 | 35 | 3" |
| 90X4" | 80X100 | 16 | 90 | 155 | 206 | 40 | 4" |
| 110X2-1/2" | 100X65 | 16 | 110 | 184 | 246 | 33 | 2-1/2" |
| 110X3" | 100X80 | 16 | 110 | 184 | 248 | 35 | 3" |
| 110X4" | 100X100 | 16 | 110 | 184 | 253 | 40 | 4" |
Размеры изделия разработаны в соответствии с международными стандартами, что обеспечивает высокую совместимость со стандартными трубами и фитингами, повышая эффективность интеграции системы.
Применение
Сельскохозяйственное орошение: Надежное переходное соединение между магистральными трубами и дождевальным или капельным оборудованием
Водоочистные сооружения: Специализированное интерфейсное соединение для систем фильтрации и дозирования реагентов
Трубопроводные сети: Переходы и соединения труб различного диаметра для транспортировки жидкостей
Водоснабжение и водоотведение в зданиях: Адаптация переходов между оборудованием и трубопроводами
Вопросы и ответы
О: Оно ограничивает деформацию пластиковой резьбы под нагрузкой и температурными колебаниями, предотвращает растрескивание и повышает долговременную надежность соединения.
