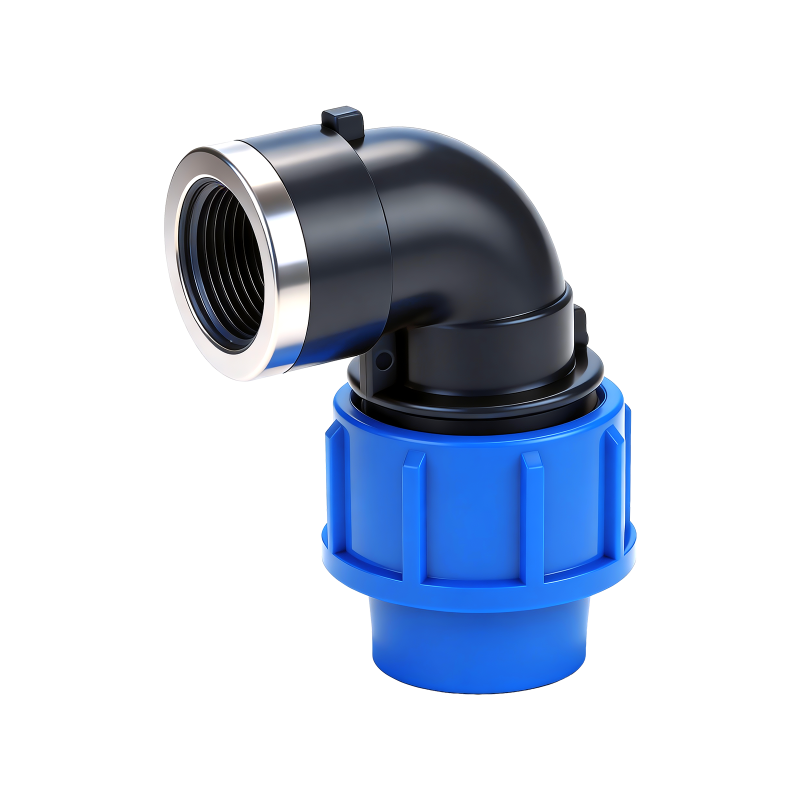

JARO JRP10 — угловой соединитель из PP с внутренней резьбой. Оснащён четырёхсегментной самоблокирующейся конструкцией и усиленными рёбрами жёсткости.
Описание
маркер
Описание
JARO JRP10 — угловой соединитель из PP с внутренней резьбой. Оснащён четырёхсегментной самоблокирующейся конструкцией и усиленными рёбрами жёсткости. Соответствует классу давления PN16. Изготовлен из 100% первичного полипропилена, устойчив к коррозии и стабилен в эксплуатации. Подходит для систем сельскохозяйственного орошения, водоподготовки и промышленных HDPE трубопроводов. Обеспечивает простой монтаж и надёжную герметизацию для высокостандартных инженерных проектов.
Краткие технические характеристики
◆ Модель: JRP10
◆ Тип подключения: Раструбное соединение с затяжной гайкой × внутренняя резьба
◆ Номинальное давление: PN16
◆ Температурный диапазон: 0°C – 60°C
◆ Материал: 100% первичный полипропилен PP
◆ Применяемые трубы: HDPE / PE
Ключевые преимущества
Четырёхсегментная самоблокирующаяся конструкция: Четырёхсегментное разрезное прижимное кольцо обеспечивает равномерный 360-градусный обжим трубы. При воздействии давления и нагрузки происходит самоблокировка: чем сильнее тянущее усилие, тем плотнее фиксация. Предотвращает выскальзывание трубы, повышает стабильность соединения, подходит для систем с перепадами высокого давления и для концевых участков сети.
Улучшенные рёбра жёсткости: На внешней поверхности углового соединителя и в зоне резьбы добавлены усиливающие рёбра, повышающие устойчивость к крутящему моменту. Снижают риск растрескивания при чрезмерной затяжке во время монтажа, увеличивая технологический допуск при установке и общую безопасность системы.
100% первичный полипропилен: Высокочистый полипропилен без добавления вторичных материалов. Стабильная молекулярная структура, устойчивость к старению. Отсутствие примесей исключает хрупкость, растрескивание и сокращение срока службы. Подходит для длительной эксплуатации на открытом воздухе и в химически агрессивных средах.
Высокоточная внутренняя резьба: Стандартная внутренняя резьба, изготовленная на прецизионной оснастке. Обеспечивает плотное зацепление с наружной резьбой металлических или пластиковых фитингов. Снижает риск утечек, повышает удобство монтажа и демонтажа, подходит для различных типов трубопроводных систем.
Технические данные
| размер мм | DN | PN | D мм | D1 мм | H мм | L мм | M |
| 20X1/2" | 15X15 | 16 | 20 | 46 | 70 | 16 | 1/2" |
| 20X3/4" | 15X20 | 16 | 20 | 46 | 70 | 18 | 3/4" |
| 25X1/2" | 20X15 | 16 | 25 | 55 | 82 | 16 | 1/2" |
| 25X3/4" | 20X20 | 16 | 25 | 55 | 82 | 18 | 3/4" |
| 25X1" | 20X25 | 16 | 25 | 55 | 82 | 20 | 1" |
| 32X1/2" | 25X15 | 16 | 32 | 63 | 95 | 16 | 1/2" |
| 32X3/4" | 25X20 | 16 | 32 | 63 | 95 | 18 | 3/4" |
| 32X1" | 25X25 | 16 | 32 | 63 | 95 | 20 | 1" |
| 32X1-1/4" | 25X32 | 16 | 32 | 63 | 95 | 25 | 1-1/4" |
| 40X1" | 32X25 | 16 | 40 | 80 | 109 | 20 | 1" |
| 40X1-1/4" | 32X32 | 16 | 40 | 80 | 109 | 25 | 1-1/4" |
| 40X1-1/2" | 32X40 | 16 | 40 | 80 | 109 | 27 | 1-1/2" |
| 50X1-1/4" | 40X32 | 16 | 50 | 96 | 134 | 25 | 1-1/4" |
| 50X1-1/2" | 40X40 | 16 | 50 | 96 | 134 | 27 | 1-1/2" |
| 50X2" | 40X50 | 16 | 50 | 96 | 134 | 30 | 2" |
| 63X1-1/2" | 50X40 | 16 | 63 | 115 | 167 | 27 | 1-1/2" |
| 63X2" | 50X50 | 16 | 63 | 115 | 167 | 30 | 2" |
| 63X2-1/2" | 50X65 | 16 | 63 | 115 | 167 | 33 | 2-1/2" |
| 75X2" | 65X50 | 10 | 75 | 129 | 198 | 30 | 2" |
| 75X2-1/2" | 65X65 | 10 | 75 | 129 | 198 | 33 | 2-1/2" |
| 75X3" | 65X80 | 10 | 75 | 129 | 198 | 35 | 3" |
| 90X3" | 80X80 | 10 | 90 | 155 | 220 | 35 | 3" |
| 90X4" | 80X100 | 10 | 90 | 155 | 220 | 40 | 4" |
| 110X2-1/2" | 100X65 | 10 | 110 | 184 | 278 | 33 | 2-1/2" |
| 110X3" | 100X80 | 10 | 110 | 184 | 278 | 35 | 3" |
| 110X4" | 100X100 | 10 | 110 | 184 | 278 | 40 | 4" |
Применение
Сельскохозяйственные ирригационные системы: Для подключения ответвлений и концевых узлов подачи воды, обеспечивая стабильное водоснабжение.
Системы водоподготовки: Подходит для транспортировки кислотных и щелочных сред, обладает хорошей коррозионной стойкостью.
Промышленные трубопроводные системы: Применяется для соединений при транспортировке промышленных жидкостей под давлением.
Системы озеленения и ландшафтного дизайна: Для быстрой прокладки труб и создания ответвлений, повышая эффективность монтажных работ.
Вопросы и ответы
Ответ: Четырёхсегментная конструкция обеспечивает более равномерное распределение нагрузок, снижая локальную концентрацию напряжений. Повышает прочность соединения при давлении и долговременную стабильность, что особенно важно для систем с частыми перепадами давления.
