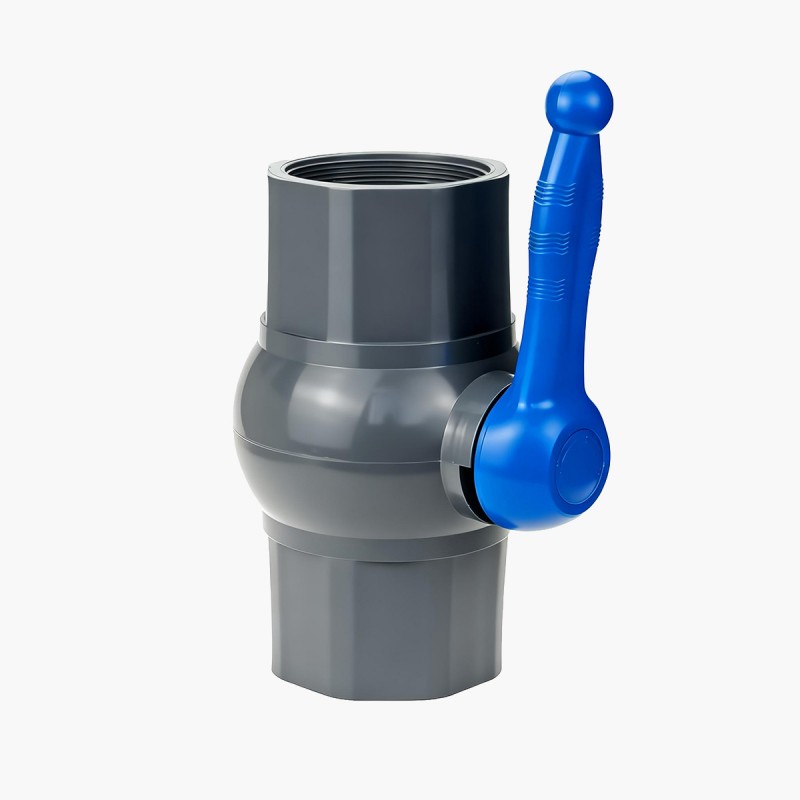

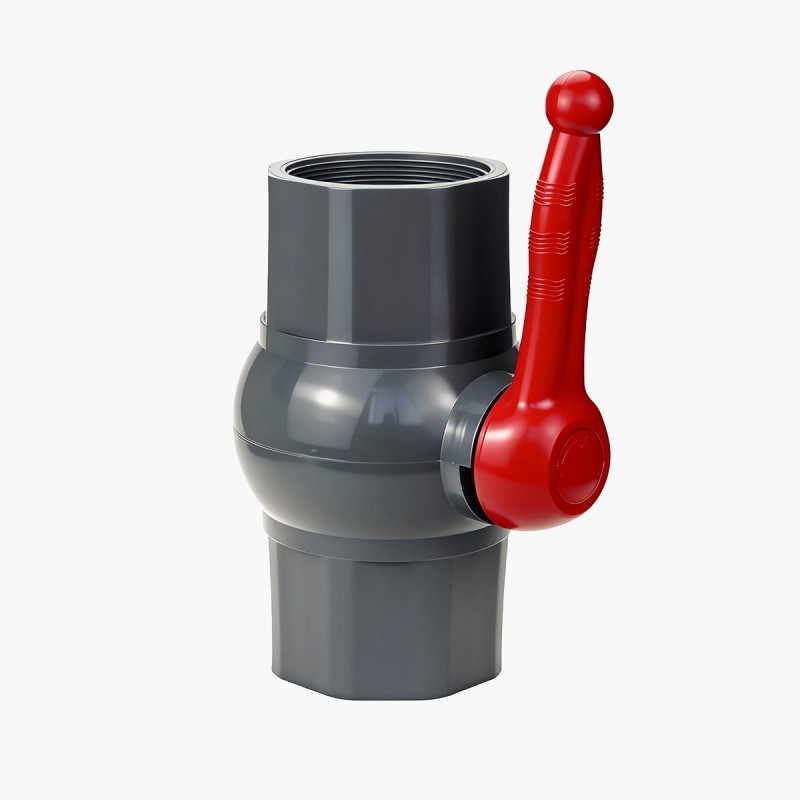

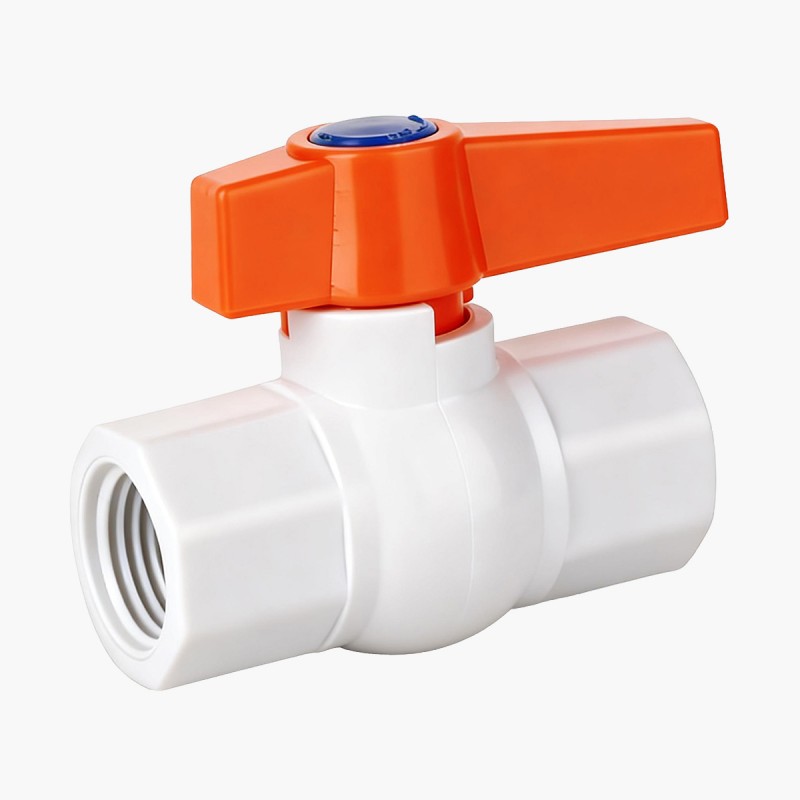

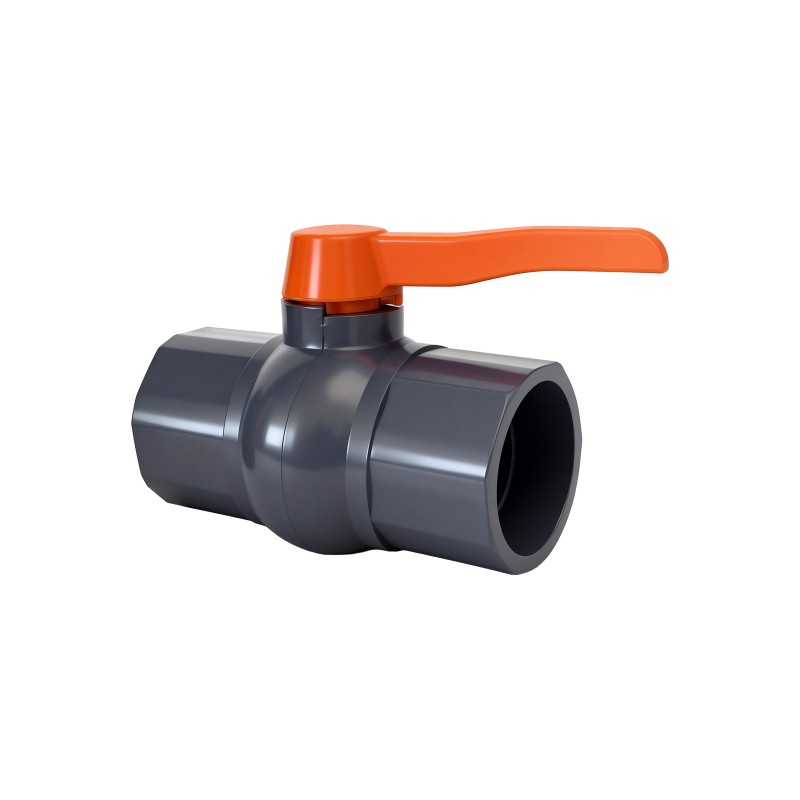

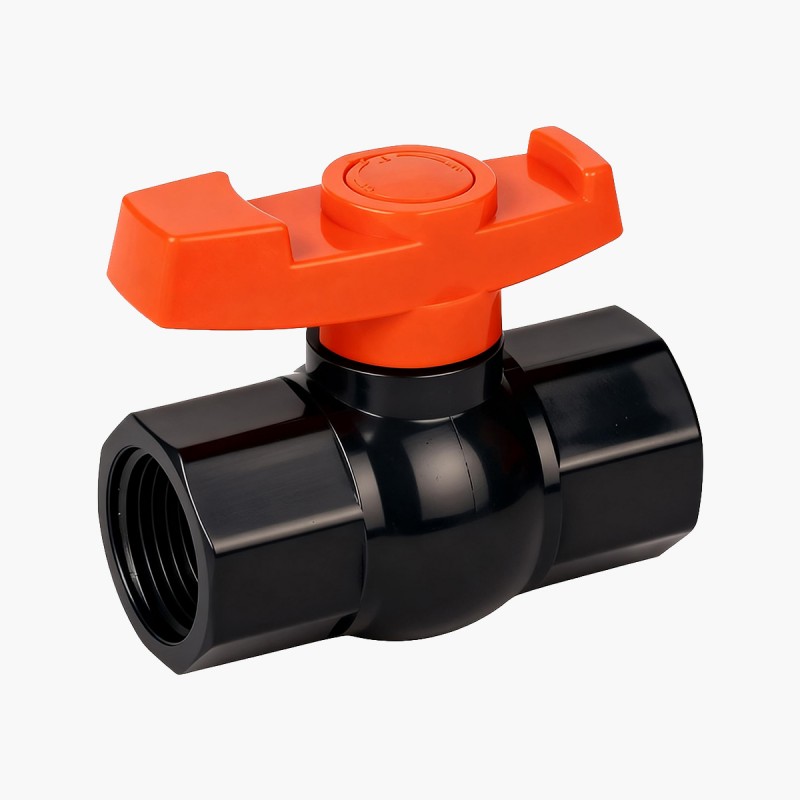

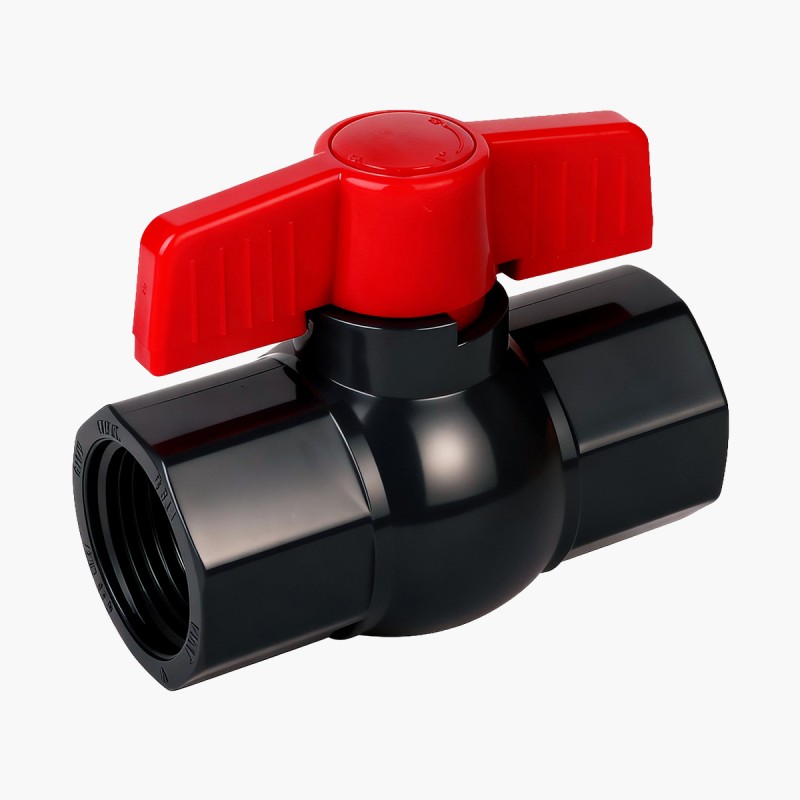

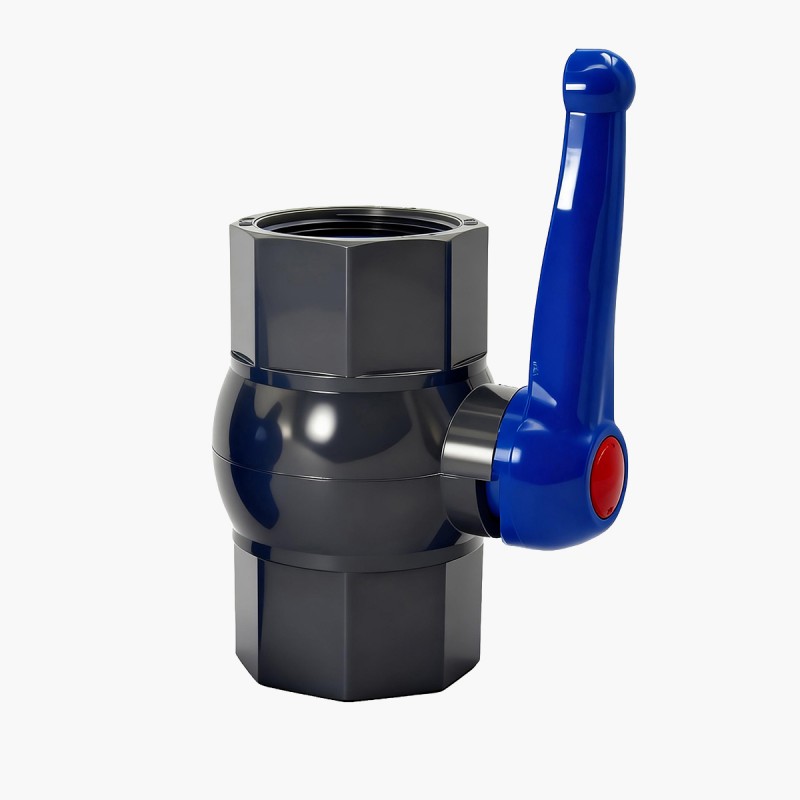

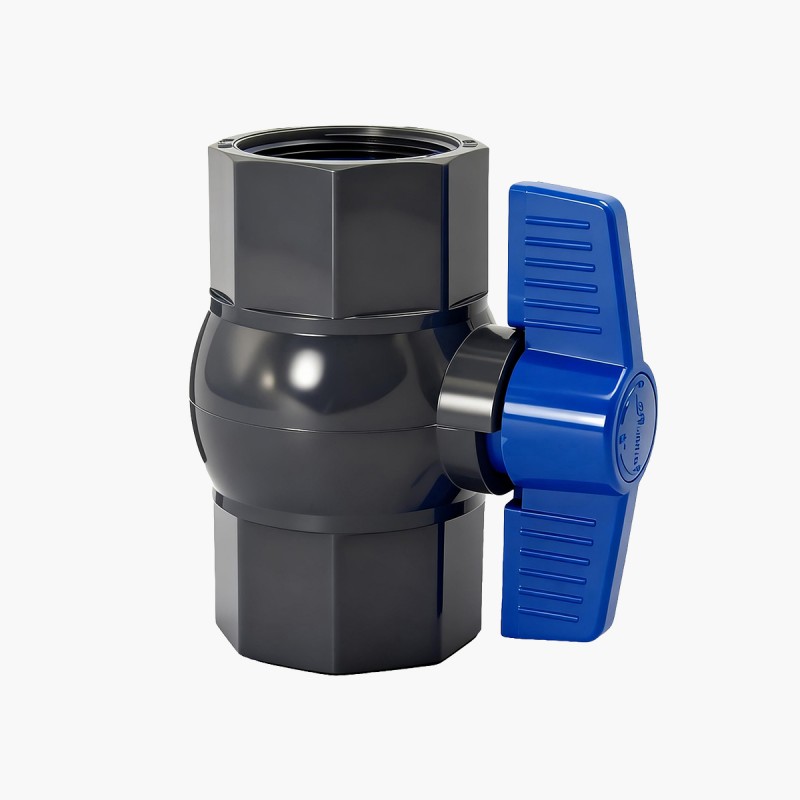

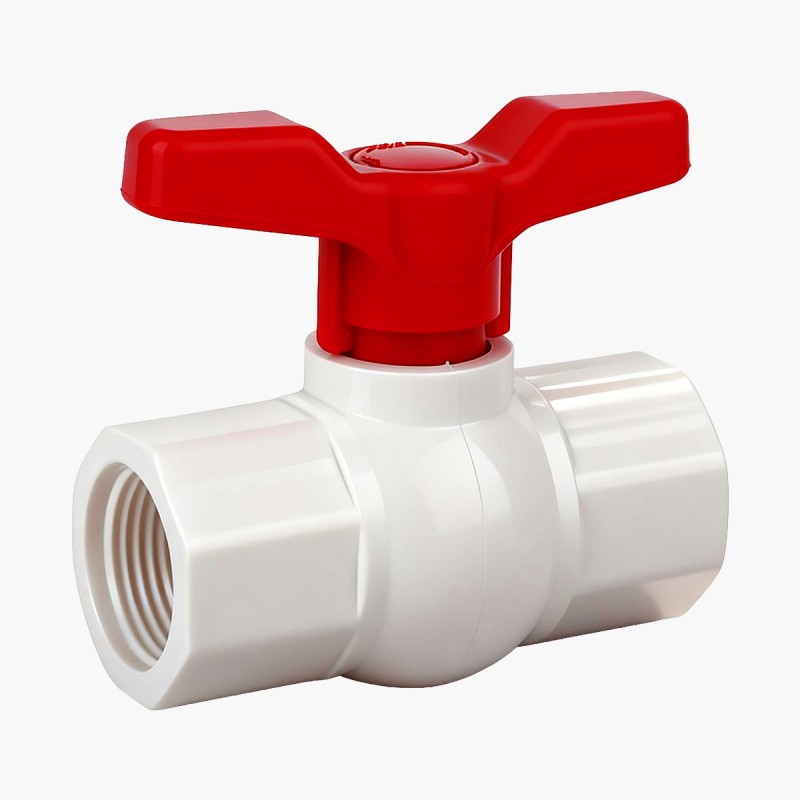

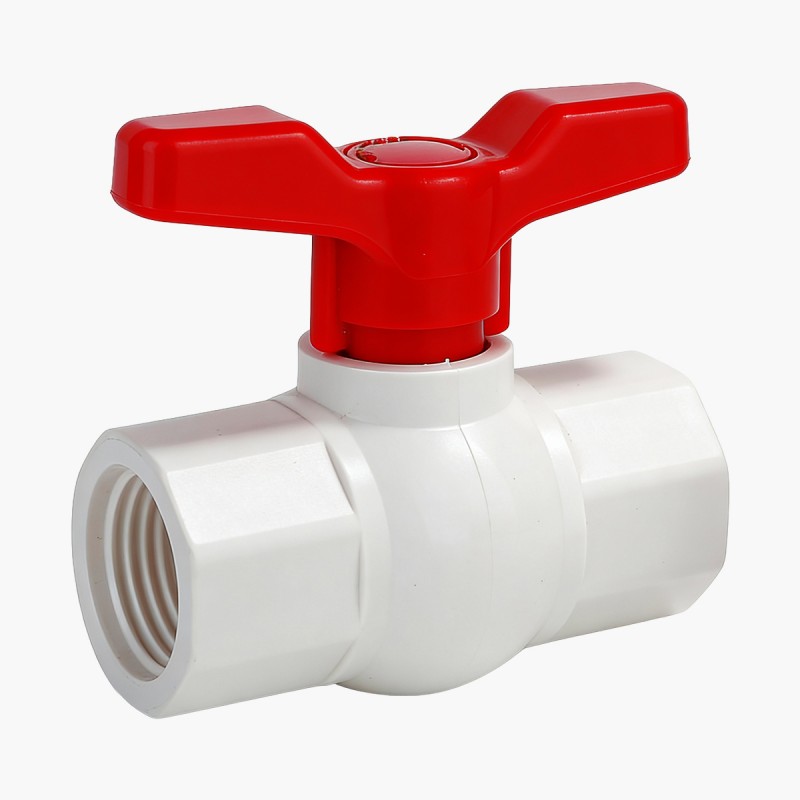

JRV03-PVC-U восьмиугольный шаровой клапан
Восьмиугольная форма — устойчивость к нагрузкам и предотвращение скольжения
Полнопроходной канал — низкие потери давления
Двойное уплотнение — защита от протечек
Возможность выбора различных типов рукояток
Описание
маркер
Ключевые преимущества
Инженерное решение для управления водой, сочетающее стабильность монтажа и гибкость настройки.
1. Восьмиугольная форма — устойчивость к нагрузкам и предотвращение скольжения
2. Полнопроходной канал — низкие потери давления
3. Двойное уплотнение — защита от протечек
4. Возможность выбора различных типов рукояток
Технические параметры
◆ Модель: JRV03
◆ Присоединение: внутренняя резьба / раструб (клеевое)
◆ Диапазон размеров: DN15–DN200 (1/2″–8″)
◆ Стандарты подключения: GB / DIN / ANSI / CNS / BSPT / NPT
◆ Рабочее давление: PN16 / 250 PSI
◆ Температурный диапазон: PVC-U (от -20°C до 70°C) / CPVC (от -20°C до 102°C)
Ключевые преимущества
Восьмиугольная противоскользящая конструкция: обеспечивает устойчивую поверхность для захвата инструментом, снижает риск проскальзывания и повреждения при частом использовании.
Полнопроходной канал с низким сопротивлением: оптимизированная внутренняя геометрия, обеспечивает стабильную производительность потока в системе, снижает эксплуатационную нагрузку.
Двойная система защиты от протечек: двойная гарантия — седло клапана и уплотнительное кольцо, устойчивость к переменному давлению, снижение риска утечек.
Матрица рукояток из различных материалов: возможность выбора из ABS, PP, PVC-U, гибкая адаптация к разным рыночным позициям и условиям эксплуатации.
Таблица размеров
| дюймы | DIN d (мм) | GB (мм) | ANSI (мм) | JIS (мм) | B.S. (мм) | CNS (мм) | L (мм) | H (мм) | D (мм) |
| 1/2" | 20 | 20 | 21.34 | 22.1 | 21.2 | 22.1 | 75 | 44.3 | 30.5 |
| 3/4" | 25 | 25 | 26.67 | 26.1 | 26.6 | 26.1 | 88.6 | 47.8 | 34.9 |
| 1" | 32 | 32 | 33.4 | 32.1 | 33.4 | 34.1 | 98 | 57.8 | 44 |
| 1-1/4" | 40 | 40 | 42.16 | 38.1 | 42.1 | 42.1 | 104 | 66 | 53.8 |
| 1-1/2" | 50 | 50 | 48.26 | 48.2 | 48.1 | 48.2 | 116.5 | 69 | 60.3 |
| 2" | 63 | 63 | 60.33 | 60.2 | 60.2 | 60.2 | 136 | 79 | 73 |
| 2-1/2" | 75 | 75 | 73 | 76.2 | 73 | 76.2 | 168 | 91.5 | 93.9 |
| 3" | 90 | 90 | 88.9 | 89.2 | 88.7 | 89.2 | 199 | 108 | 112 |
| 4" | 110 | 110 | 114.3 | 114 | 114.1 | 114.2 | 233 | 135 | 136.7 |
Применение
Сельскохозяйственное орошение: теплицы, системы капельного и дождевого полива
Водоподготовка: фильтровальное оборудование, регулировка подачи воды
Бассейны и фонтаны: циркуляционные трубопроводы в хлорсодержащей среде
Ландшафтный дизайн и озеленение: системы водоснабжения для парков и садов
Вопросы и ответы
Ответ: Используйте PTFE-ленту, намотанную по ходу резьбы в 5–8 слоёв, контролируйте усилие затяжки во избежание растрескивания.
