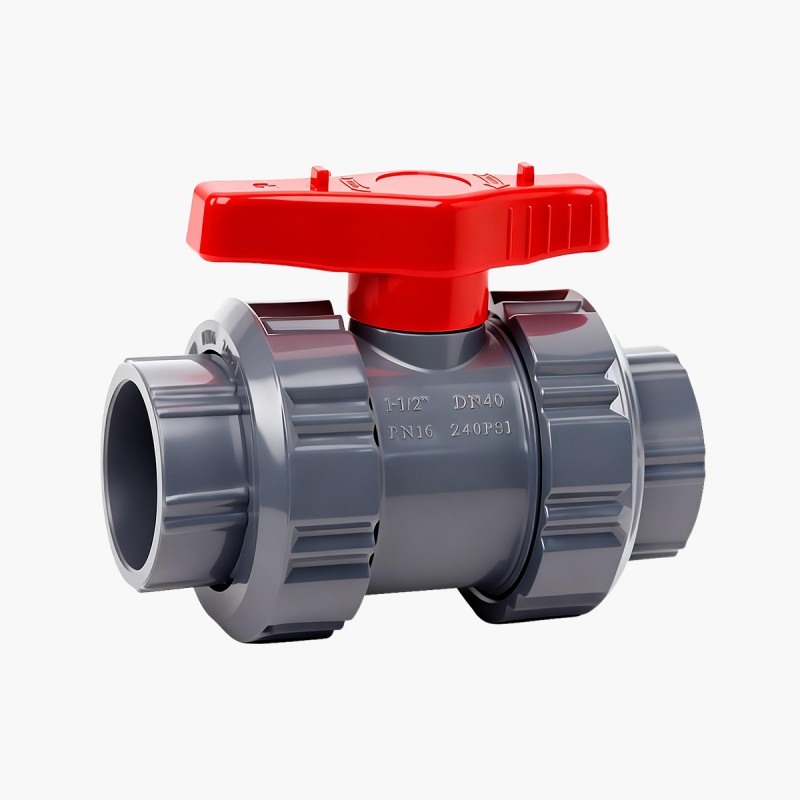

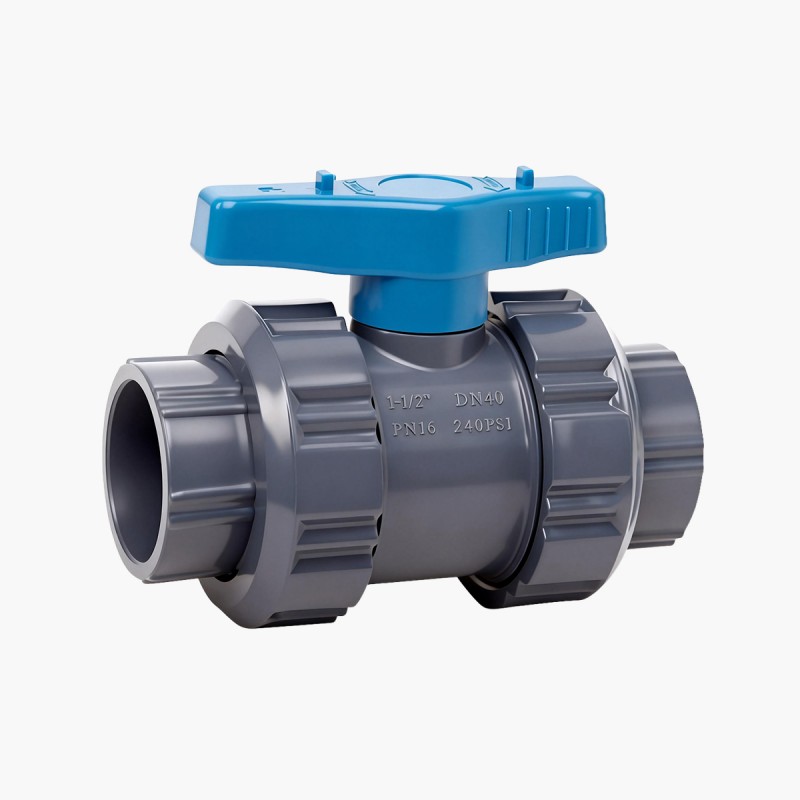

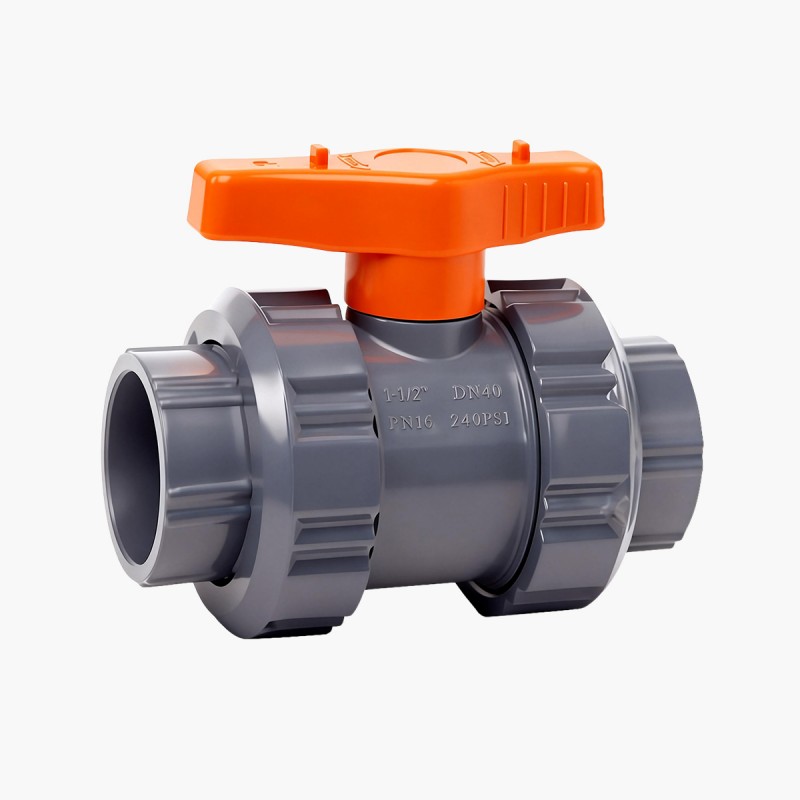

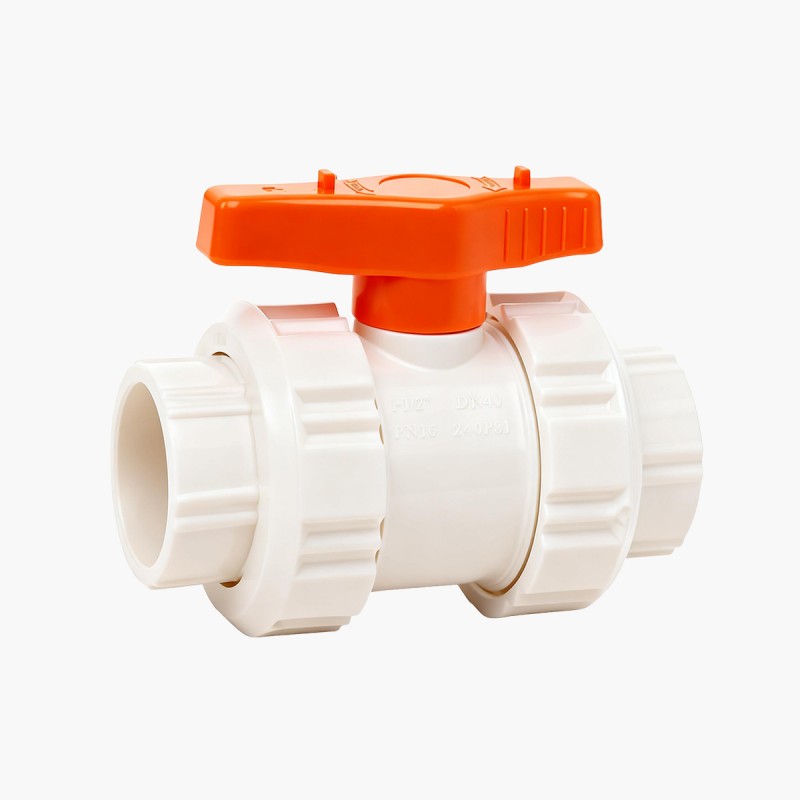

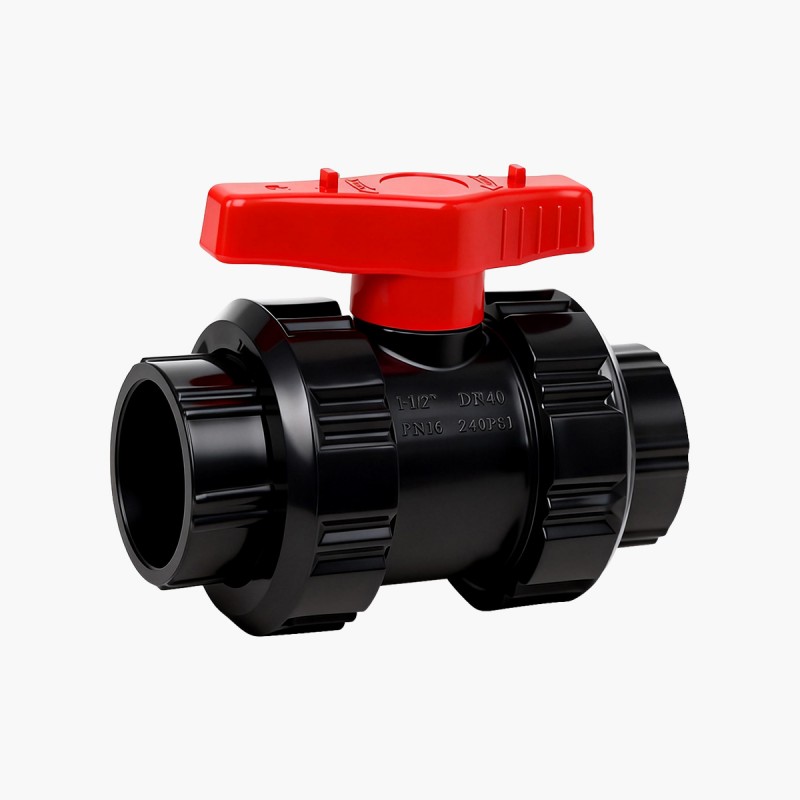

PVC-U Шаровой клапан с двумя унионами и фитинги | Промышленная арматура для обслуживания без резки труб – JARO
Описание
маркер
Описание
Специально разработан для систем промышленной водоподготовки и ирригации. Оснащён конструкцией с двумя унионами, что позволяет быстро демонтировать и обслуживать клапан без резки труб. Полнопроходный, высокая пропускная способность, двойное уплотнение, устойчив к коррозии. Поддерживает различные стандарты и OEM-изготовление.
Преимущество продукта
Шаровой клапан с двумя унионами — быстрое обслуживание без резки труб, промышленное решение для контроля воды с высоким расходом
1. Быстросъёмное соединение с двумя унионами, обслуживание без резки труб
2. Полнопроходной канал, поток без препятствий
3. Двойные уплотнительные кольца, надёжная защита от утечек
4. Регулируемая герметичность, компенсация износа
Технические параметры
◆ Модель продукта: JRV15
◆ Способ подключения: Раструбная сварка / Резьбовое соединение (NPT / BSPT)
◆ Диапазон размеров: DN15–DN100 (1/2″–4″)
◆ Применяемые стандарты: GB / DIN / ANSI / CNS / BSPT / NPT
◆ Рабочее давление: PN16 / 250 PSI
◆ Диапазон температур: PVC-U (-20°C ~ +70°C) / CPVC (-20°C ~ +102°C)
Ключевые преимущества
Быстросъёмная конструкция с двумя унионами: Не требует демонтажа трубопровода — корпус клапана извлекается без остановки системы, что значительно сокращает время простоя.
Полнопроходной канал с низким сопротивлением: Внутреннее сечение полностью совпадает с диаметром трубы, что снижает гидравлическое сопротивление и энергозатраты на перекачку.
Двойная система защиты от протечек: Ключевые узлы, включая шток, герметизируются двойными уплотнительными кольцами (EPDM/NBR), устойчивыми к частому открытию/закрытию и перепадам давления.
Регулируемая герметичность: Подтягивание гаек униона компенсирует естественный износ уплотнений, продлевая срок службы клапана.
Таблица размеров
| ANSI (мм) | JIS (мм) | B.S. (мм) | CNS (мм) | L (мм) | W (мм) | H (мм) | T (мм) |
| 21.34 | 22.1 | 21.2 | 22.1 | 110.4 | 51 | 65 | 24.5 |
| 26.67 | 26.1 | 26.6 | 26.1 | 122 | 64 | 91 | 25.4 |
| 33.4 | 32.1 | 33.4 | 34.1 | 132.5 | 72 | 101.5 | 28.7 |
| 42.16 | 38.1 | 42.1 | 42.1 | 149 | 81 | 114.5 | 32.9 |
| 48.26 | 48.2 | 48.1 | 48.2 | 161 | 94 | 130.8 | 34.8 |
| 60.33 | 60.2 | 60.2 | 60.2 | 177 | 113 | 156.2 | 37.1 |
| 73 | 76.2 | 73 | 76.2 | 225 | 143 | 189.4 | 46 |
| 88.9 | 89.2 | 88.7 | 89.2 | 257 | 164.2 | 217 | 49 |
| 114.3 | 114 | 114.1 | 114.2 | 299 | 207 | 265.5 | 60 |
Применение
Промышленная водоподготовка: Системы обратного осмоса, фильтрационное оборудование, дозирующие системы
Сельскохозяйственное орошение: Контроль расхода в крупных системах и узлы технического обслуживания
Аквакультура и бассейны: Коррозионностойкое управление циркуляционными системами
Химические жидкости: Трубопроводы для транспортировки агрессивных сред при низком и среднем давлении
Вопросы и ответы
Ответ: Необходимо обеспечить соосность трубопровода во избежание дополнительных напряжений. Гайки униона рекомендуется сначала затянуть вручную, затем слегка дотянуть ключом, избегая чрезмерного усилия, которое может повредить резьбу или уплотнительные элементы.
