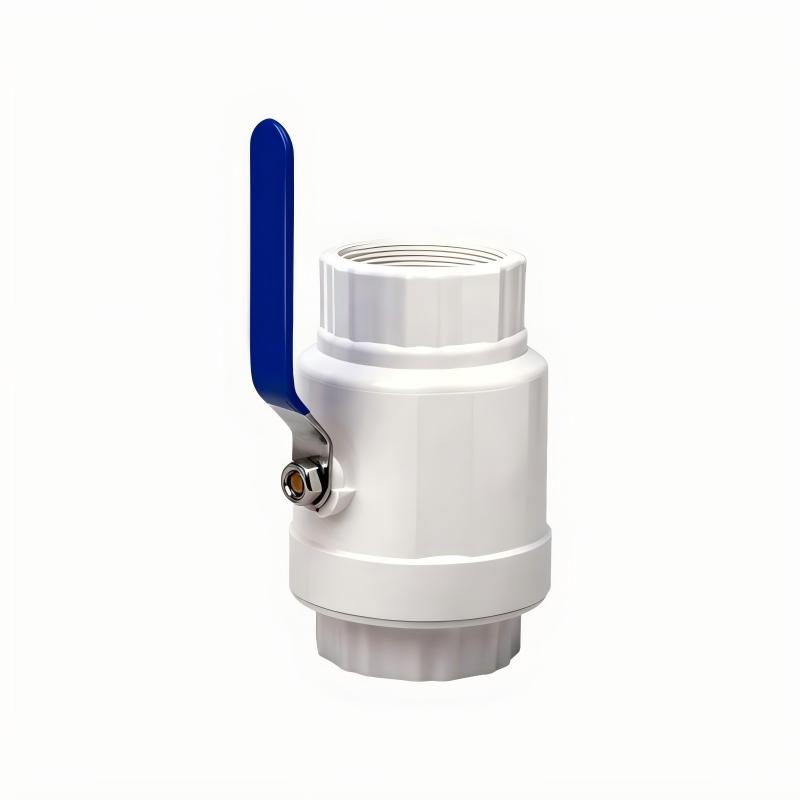

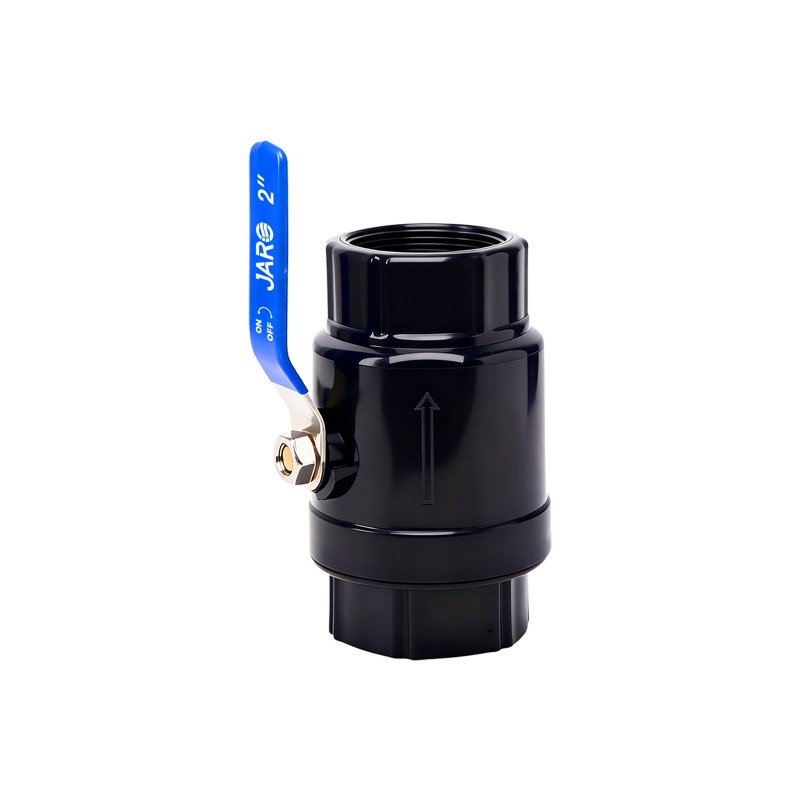

JRV18 Двухсоставной шаровой клапан с металлическим рычагом
Шаровой клапан JRV18, специально разработанный для интеллектуальных систем водоснабжения.
Описание
маркер
Описание
Шаровой клапан JRV18, специально разработанный для интеллектуальных систем водоснабжения. Оснащён технологией уплотнения с антипротечным кольцом из TPU и латунным штоком, а также прочной металлической рукояткой, обеспечивающей долговременный контроль жидкости под высоким давлением. Бренд JARO поддерживает OEM для дистрибьюторов.
Технические параметры
◆ Модель продукта: JRV18
◆ Ключевые компоненты: Латунный шток + промышленная металлическая рукоятка
◆ Материал уплотнений: TPU (антипротечное кольцо) / EPDM (уплотнительные кольца)
◆ Размерный ряд: DN15–DN100 (1/2″–4″)
◆ Стандарты подключения: GB / DIN / ANSI / CNS / BSPT / NPT
◆ Рабочее давление: PN16 / 250 PSI
◆ Диапазон температур: PVC-U (от -20°C до +70°C), CPVC (от -20°C до +102°C)
Ключевые преимущества
Двойное антипротечное уплотнение: Два антипротечных кольца из TPU в сочетании с шаром из PVC/ABS. Обладают высокой износостойкостью и эластичностью. Обеспечивают абсолютную герметичность даже при частых циклах открытия и закрытия под высоким давлением.
Полностью металлическая усиленная конструкция управления: Рукоятка из нержавеющей стали и латунный шток. Устраняют проблемы хрупкости пластиковых рукояток и скручивания пластиковых штоков. Стабильный крутящий момент, срок службы увеличен в 3-5 раз.
Компактный двухсоставной корпус: Оптимизированная конструкция снижает гидравлическое сопротивление. Лёгкий монтаж и обслуживание в стеснённых условиях. Подходит для промышленных трубопроводов и узлов мониторинга в интеллектуальных системах водоснабжения.
Химически стойкая система: Корпус из 100% первичного PVC и уплотнительные кольца EPDM. Подходит для агрессивных сред: удобрений в сельском хозяйстве, промышленных сточных вод и различных слабокислотных и слабощелочных сред.
Размерные данные
| GB (мм) | ANSI (мм) | JIS (мм) | B.S. (мм) | CNS (мм) | L (мм) | W (мм) | H (мм) | T (мм) |
| 20 | 21.34 | 22.1 | 21.2 | 22.1 | 86.2 | 39.4 | 54 | 24.5 |
| 25 | 26.67 | 26.1 | 26.6 | 26.1 | 96 | 49.4 | 63.5 | 25.4 |
| 32 | 33.4 | 32.1 | 33.4 | 34.1 | 107.4 | 56.5 | 71.5 | 28.7 |
| 40 | 42.16 | 38.1 | 42.1 | 42.1 | 122 | 65.3 | 81 | 32.9 |
| 50 | 48.26 | 48.2 | 48.1 | 48.2 | 131.6 | 75.8 | 94.7 | 34.8 |
| 63 | 60.33 | 60.2 | 60.2 | 60.2 | 154.3 | 92.3 | 108.8 | 37.1 |
| 75 | 73 | 76.2 | 73 | 76.2 | 187 | 118.7 | 135.1 | 46 |
| 90 | 88.9 | 89.2 | 88.7 | 89.2 | 210.5 | 137 | 153.9 | 49 |
| 110 | 114.3 | 114 | 114.1 | 114.2 | 260.4 | 172 | 191 | 60 |
Применение
Интеллектуальный мониторинг водоснабжения: Подходит для узлов ручного вмешательства в городских водопроводных сетях.
Прецизионные ирригационные системы: Точный контроль подачи удобрений и воды в сельскохозяйственных теплицах.
Оборудование для очистки сточных вод: Отсечение кислотных и щелочных потоков в системах рециркуляции промышленных сточных вод.
Водоснабжение в животноводстве: Ремонтные клапаны для автоматических систем водоснабжения в сельском хозяйстве.
Вопросы и ответы
О1: Антипротечное кольцо — это наше основное уплотнительное решение, разработанное для интенсивной эксплуатации с частыми циклами открытия и закрытия. Благодаря упругой деформации материала TPU оно плотно облегает шар, выполняя не только функцию герметизации, но и предотвращая мгновенные протечки жидкости при повороте шара (то есть «останавливая протечку»). Срок службы такого уплотнения значительно выше, чем у обычных сальниковых уплотнений.
